產品概述

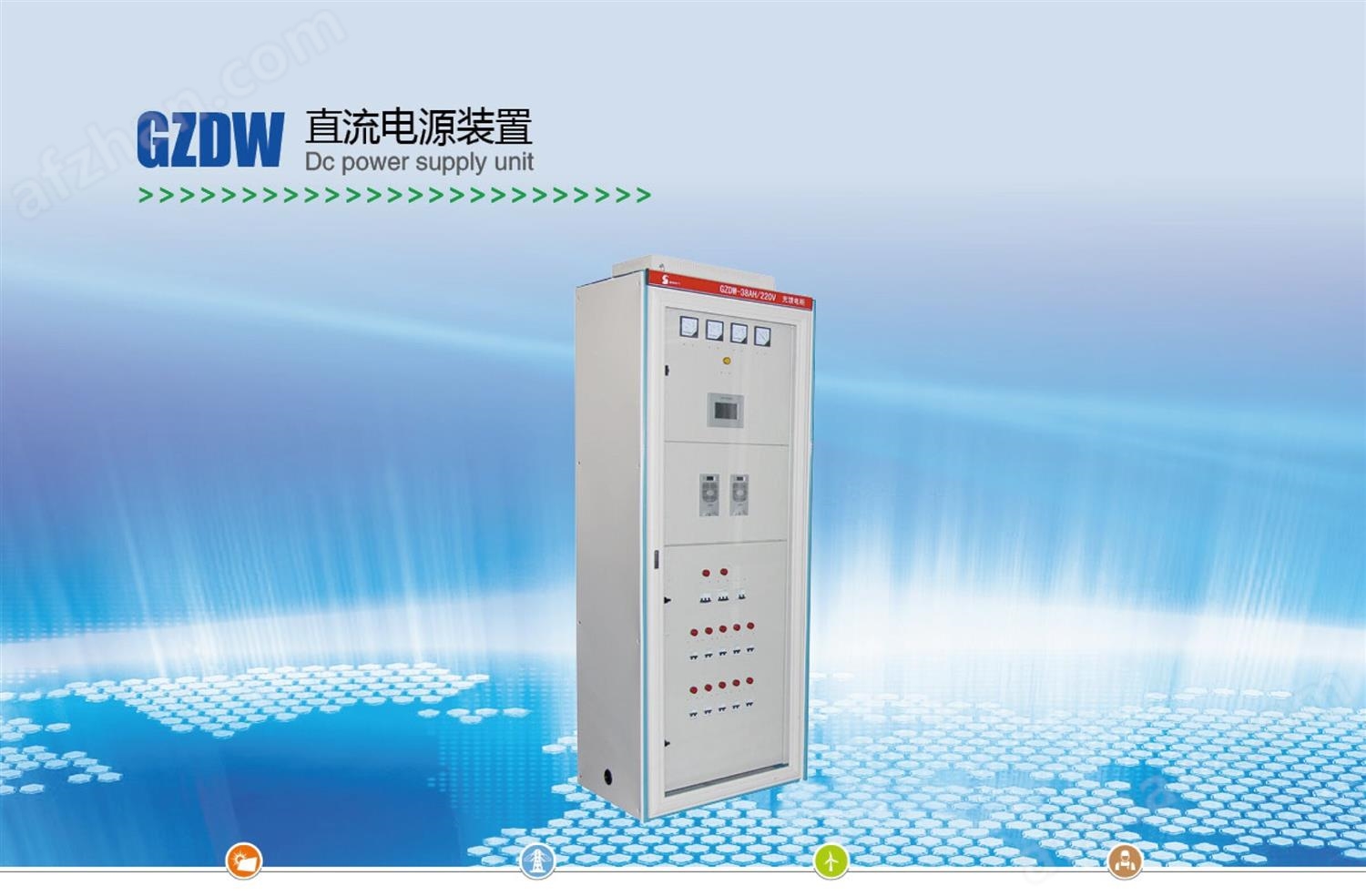

GZD(W)系列數控直流電源柜適用于10~500kV電力系統中的發電廠、變電站和高層建筑、住宅小區等場所的變電站、配電室、自備電廠開閉所作為高壓開關分合閘、繼電保護、自動控制等所需的直流電源。

本產品采用了近年來已成熟的新技術、新元件(如可編程序控制器-PLC，可組態控制觸模屏、智能型整流模塊、密封式鉛酸蓄電池等并將其應用于直流柜中，從而使直流柜主電路具有技術*、保護配置合理，控制部分具有以智能化為主的全數字式調節，控制的自動檢測、調節、控制、報警及遙測、遙控、遙信、遙調等功能，并帶有通訊接口與上位計算機通訊。從而可實現中、小型變電站的無人值守。直流柜屬于新一代高科技產品，目前已代替老式的、傳統的直流柜，占領了十分廣闊的直流電源市場。

直流柜符合以下行業標準:

JB/T8456-1996《低壓直流成套開關設備》;

JB/T8451-1996《固定型閥控密封式鉛酸蓄電池》:

JB/T5777.4-2000《電力系統直流電源設備通用技術條件及安全要求》;

DL/T459-2000《電力系統直流電源柜訂貨技術條件》; DL/T5120-2000《小型電力工程直流系統設計規程》;

ODL/T5044-1995《火力發電廠、變電所直流系統設計技術規定》;◎DL/T637-1997《閥控式密封鉛酸蓄電池訂貨技術條件》;

LS(W)30-40-JT《電力系統用微機控制直流電源柜技術條件》;

使用條件

海拔高度:2000m以下;

周圍介質溫度:-10℃~+45℃，目24h內平均溫度不高干+35℃;

空氣相對濕度:日平均值不大于95%，月平均值不大于90%;

沒有火災、爆炸危險、嚴重污穢、化學腐蝕、強電磁干擾及劇烈振動的場所;

安裝垂直傾斜度不超過5°;

戶內使用，且通風良好;

如果使用條件和上述不同，請與我公司協商解決。

產品特點

交流輸入自動切換，并設置多型防雷保護，異常時自動報警。

充電、浮充電采用高頻電源模塊并聯，N+1冗余配置，可靠性高，可維護性大大提高。

電源模塊智能控制，輸出電壓和電流平滑調節:自主均流，穩定性好，均流精度高，具有自動、手動工作方式。電源模塊采用智能風冷、風冷和自冷方式，統一接口，通風性強，可帶電插拔。

監控裝置以PLCI可編程序控制器)為核心，對系統的充電狀態進行動態跟蹤，穩壓限流，均充及均浮充的轉換，并提供通訊接口，與上位計算機通訊。

自動監視各饋線的開關狀態。

監視裝置若發生故障，自動退出運行。電源模塊處于出廠整定狀態，不影響系統正常供電。

控制母線的調壓采用控制模塊和降壓硅鏈熱備份。降壓硅鏈具有開路自動短接功能。(按用戶要求還可采用高頻開關式降壓斬波器，這是一種模塊化全自動無級降壓裝置，比硅鏈降壓裝置更加*和可靠)。

在線可檢測單體電池的電壓、內阻、定期活化放電，自動均衡放電并且有溫度自動補償功能，采用C型材加強型框架組合式全新外形結構，外殼防護等級IP30。符合防觸電保護|類設備，使用、維護人身安全有保證。直流柜內所有母排采用全長絕緣銅母排。
