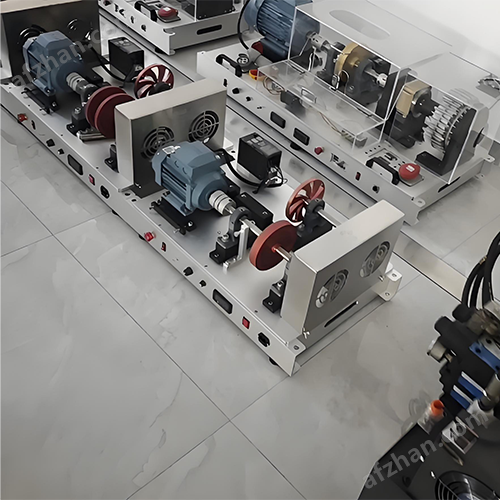

• 組成結構

• 動力驅動部分：通常由電機作為動力源，如高速電主軸電機，配合調速驅動器進行速度調節，可提供不同轉速，模擬轉子在各種實際工況下的運行速度。

• 轉子系統：是測試臺的核心部件，由轉軸、安裝在轉軸上的圓盤或葉輪等組成。轉子在電機驅動下旋轉，由于自身質量分布不均勻或存在其他缺陷，會產生不平衡力，從而引起轉子振動。

• 支承系統：轉子通過軸承安裝在測試臺的支架上，軸承為轉子提供支承并允許其自由旋轉，常用的軸承有滾動軸承和滑動軸承。

• 測量與監測系統：安裝了多種傳感器，如加速度傳感器、位移傳感器用于測量轉子的振動加速度和位移，扭矩傳感器測量轉子所承受的扭矩，溫度傳感器監測軸承、電機等部件的溫度。

• 數據采集與分析系統：將傳感器傳來的電信號進行采集、放大和數字化處理，然后將數據存儲在計算機中。通過專門的數據分析軟件，可以對采集到的數據進行時域分析、頻域分析、時頻域分析等。

• 控制系統：用于對測試臺的各個部分進行控制和協調，可實現對電機轉速的精確控制、加載系統的加載控制以及數據采集系統的采樣控制等。

• 安全防護系統：如采用透明亞克力護罩，對轉動機械部分進行防護，試驗臺安裝漏電保護裝置，試驗臺架接地保護等。

• 功能作用

• 研究轉子動力學特性：可研究轉子的渦動、振動、平衡和穩定性等特性，幫助理解轉子在不同工況下的運動規律和力學行為，如分析臨界轉速、振型、動力響應等問題。

• 模擬實際工況：模擬旋轉機械在不同工作條件下的運行狀態，如不同轉速、載荷、溫度等，研究轉子系統在實際工況下的性能和可靠性，為旋轉機械的設計、優化和運行提供參考。

• 故障診斷與分析：通過模擬各種故障現象，如不平衡、不對中、轉軸碰摩、軸承故障等，采集和分析故障狀態下的振動、位移等信號，研究故障的特征和規律，開發故障診斷算法和技術，為實際旋轉機械的故障診斷和預測性維護提供支持。

• 應用領域

• 航空航天領域：用于航空發動機轉子系統的研發和測試，確保發動機在高速旋轉條件下的可靠性和穩定性，提高發動機的性能和效率。

• 能源動力領域：可應用于汽輪機、燃氣輪機、風力發電機等大型旋轉機械的研究和開發，優化轉子軸承系統的設計，減少振動和故障，提高能源轉換效率。

• 機械制造領域：對于高速機床、離心機、真空泵等設備的轉子動力學研究具有重要意義，有助于提高設備的加工精度、運行效率和使用壽命。

• 汽車工業領域：在汽車發動機、變速器等部件的研發中，利用高轉速轉子軸承動力學實驗臺可以研究轉子系統的振動特性和穩定性，降低振動噪聲，提高汽車的舒適性和可靠性。
