Hukseflux公司STPSYS05表面熱性能測量系統
STPSYS05是一種非侵入性，易于使用且價格合理的系統，可用于測量標本表面熱導率。應用程序包括：
-材料的熱導率測量和熱擴散率估算；
-相對于“已知的”參考標準，用于質量控制目的標本的熱性能測量；
該系統可以連接到局域網（LAN）或USB端口，并提供簡單、直觀的操作，您可以通過網絡瀏覽器訪問圖形用戶界面。STPSYS05可作為完整版本提供于測量系統中，STP05傳感器也可作為單獨的產品提供。
STP05熱特性傳感器，帶有圓柱熱場（等溫線）的示意圖。STP05方便放置在標本上，STP05線源穿透材料幾毫米的測量代表整個體積的熱量。
STPSYS05 產品簡介
STPSYS05是一種實用的材料表面的熱導率測量。測量方法有很多優點，以及樣品制備的要求和尺寸是有限的。執行測量簡便快捷：只需將傳感器位于材料的光滑平面上。您可以測量其導熱系數。STPSYS05適用于0.1至15 W /（m?K）范圍（有關額定值，請參見手冊測量范圍和預期不確定性）。材料包括塑料、石材、巖石、復合材料、土壤、漿糊和食品。
STPSYS05系統主要由測控單元（MCU）和STP05傳感器組成。 STP05結合了加熱器（線源），帶有兩個溫差傳感器（熱電堆）放在加熱器的兩側。將STP05放在樣品上并通電，應用于加熱器，這將創建一個溫度差。導熱系數是由MCU軟件從加熱器功率和測量的溫度差異中得出。除了熱電導率，有關熱的信息擴散率和體積熱容可以從時間響應中獲得熱電堆信號。
STPSYS05的優勢
?價格合理
?非侵入性：只需傳感器區域的平面平坦且足夠平穩，樣品厚度低于該表面，不需要特定的樣本尺寸。
?單面測試：只有一個樣本是必需的。
?快速工作：智能傳感器設計減少了對熱沖擊和梯度的敏感性。測量之前所需的穩定時間很短，大約5分鐘。
?易于分析的穩態測量導熱系數。
?直觀和易于使用的圖形用戶界面，使用網絡瀏覽器即可訪問。不需要在PC上安裝軟件。
建議使用領域
?科學實驗室的樣品測試；
?材料的質量控制和一致性驗證；
?教育目的;用于學生實驗室。
如何使用STPSYS05
STPSYS05可用于測量熱電導率，范圍從0.1到15 W /（m·K）。 除了熱電導率，STPSYS05還給出了熱擴散率。STP05傳感器放置在光滑的表面上，為了獲得更高的準確性，可用甘油作為熱接觸液以確保在傳感器和材料之間小的界面熱阻。可以通過MCU監視和控制測量。
STPSYS05規格參數
測量對象：熱導率；
額定測量范圍：0.1 至15 W/(m?K)；
可選的測量對象：熱擴散率；
額定測量范圍：(0.05―1.0) x 10ˉ6m 2 /s (請參閱手冊)；
隨附電纜：1 x 2線連接器（1.5 m）；
典型的測量時間：5分鐘；
STP05規格：
重量：0.34 kg；
IP防護等級：IP67；
連接器：外螺紋8針圓形M12-A；
額定工作溫度范圍：-20°C 至 +80°C；
加熱器：線源；
長度：0.06 m；
額定電阻：15Ω；
溫差傳感器：熱電堆；
靈敏度：0.2 mV/K；
熱阻
平行：1.90 m?K / W；
系列：0.022 m?K / W；
溫度傳感器：熱敏電阻；
25°C時的電阻：10 kΩ ± 1 %；
β[25°C / 85°C]因子：3570 K ± 3 %；
MCU規格：
圖形用戶界面：網頁（通過MCU）；
連接：局域網（LAN）或通過USB；
IP防護等級：IP54；
額定電源電壓：10至16 VDC；
適配器電源：100 – 240 VAC、50/60 Hz；
額定工作溫度范圍：- 25°C至+50°C；
抽樣率:10 Hz。
校準和性能評估
STP05隨附有校準證書；靈敏度和熱傳感器電阻的說明。為了保證質量，STPSYS05系統包括一個校準參考樣本。
額定工作條件
STPSYS05可用于實驗室以及工業環境。STP05傳感器可以用于從-20°C到+80°C的溫度范圍下測量，STP05防護等級為IP67。
用戶界面：MCU是一個web服務器 MCU執行測量，數據存儲和計算測量結果。它可以連接到任何本地區域的Web服務器網絡。用戶界面可作為網頁使用。另外，MCU可以通過USB連接到PC。在這種情況下，可以通過USB或局域網方式訪問該網頁。如果輸入MCU的IP地址（默認為192.168.66.1）在您的瀏覽器中，您可以訪問該用戶接口。
加熱器功率設置等參數，總計測量時間和樣品描述可以通過用戶界面輸入。測量電導率只需單擊一個按鈕。在測量期間用戶界面顯示實時信息，例如測量進度，剩余測量時間，加熱器功率，溫差和溫度。在最后測量，系統自動計算并顯示測得的熱導率。系統還確定特征時間，以及熱擴散率的估算。
選配件
?STP05表面熱特性傳感器；
?用于操作系統的鍵盤/顯示屏。
另請參閱
?THASYS薄型加熱裝置電導率測量；
?THISYS導熱系數儀，薄樣品的測量；
?TP02和TP08針式熱敏屬性傳感器；TPSYS02針型傳感器測量系統；
?TP01熱特性傳感器。

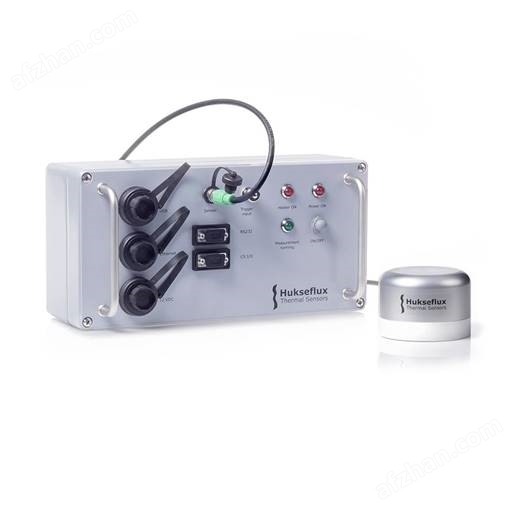

STPSYS05系統概述：
（1）USB端口，（2）網絡端口，（3）MCU測量和控制單元，（4）STP05傳感器的連接器，（5）帶加熱器的STP05傳感器的底視圖（線源），（6）STP05的熱電堆，（7）STP05的主體傳感器，（8）STP05的連接器，（9）保護蓋。
訂購STPSYS05
STPSYS05隨附以下組件：
?STP05傳感器，帶保護蓋和校準證書；
?1.5 m M12-A電纜，用于將傳感器連接到MCU；
?校準參考樣品，校準目的；
?測量和控制單元（MCU）；
?電源。
僅訂購STP05傳感器
STP05也可單獨購買。用戶必須提供穩定的配置，可開關電源為加熱器供電，歐姆表，用于測量熱敏電阻的電氣性能，電阻和高分辨率電壓表測量熱電堆輸出電壓。僅訂購STP05時，用戶負責數據分析。
