ACR220EFL/KDJ雙向計量電能表：該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。
ACR220EFL/KDJ雙向計量電能表
| 產地 | 上海 | 是否進口 | 否 | 加工定制 | 是 |
| 品牌 | 安科瑞 | 型號 | ACR220EFL/KDJ | 類型 | 電子式電能儀表 |
| 基本電流 | 1A 5A（A） | 準確度等級 | 0.5 | 參比電壓 | 100V 220V 380V 450V（V） |
| 電流倍率 | 自設 | 顯示方式 | 液晶 | 頻率 | 50（Hz） |
ACR220EFL/KDJ雙向計量電能表
1 概述
ACR網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。
2 技術指標
技術參數 | 指 標 |
輸入 | 網絡 | 單相、三相三線、三相四線 |
電壓 | 額定值 | AC100V、400V |
過負荷 | 1.2倍持續，瞬時2倍/1秒 |
功耗 | ＜0.2VA |
阻抗 | ＞200kΩ |
電流 | 額定值 | AC 1A、5A |
過負荷 | 1.2倍持續，瞬時10倍/10秒 |
功耗 | ＜0.2VA |
阻抗 | ＜0.1Ω |
頻率 | 50±5Hz，60±5Hz |
輸出 | 電能脈沖 | 2路脈沖輸出，10000、40000、160000imp/kwh |
通訊 | RS485/Modbus-RTU、Profibus-DP波特率38400、19200、9600、4800可設定 |
電源 | 范圍 | AC80-270V、DC90-350V |
功耗 | ＜1VA |
工頻耐壓 | 2kV/1min交流有效值 |
抗干擾性能 | 符合GB6162 |
環境 | 溫度 | 工作：-10~+55℃，存貯：-25~+70℃ |
濕度 | ≤95%RH，不結露，無腐蝕性氣體場所 |
海拔 | ≤2000米 |
精度等級 | 電流、電壓：0.2級，功率、有功電能：0.5級，頻率：0.05Hz，無功電能：1級 |
3 產品規格
3.1 80型產品規格
注：
1.J(繼電器越限報警輸出)與第二路開關量輸出復用；
2.ACR10E(L)在選配K(2DI/2DO)功能時無脈沖信號輸出端口；
3.ACR120E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口。

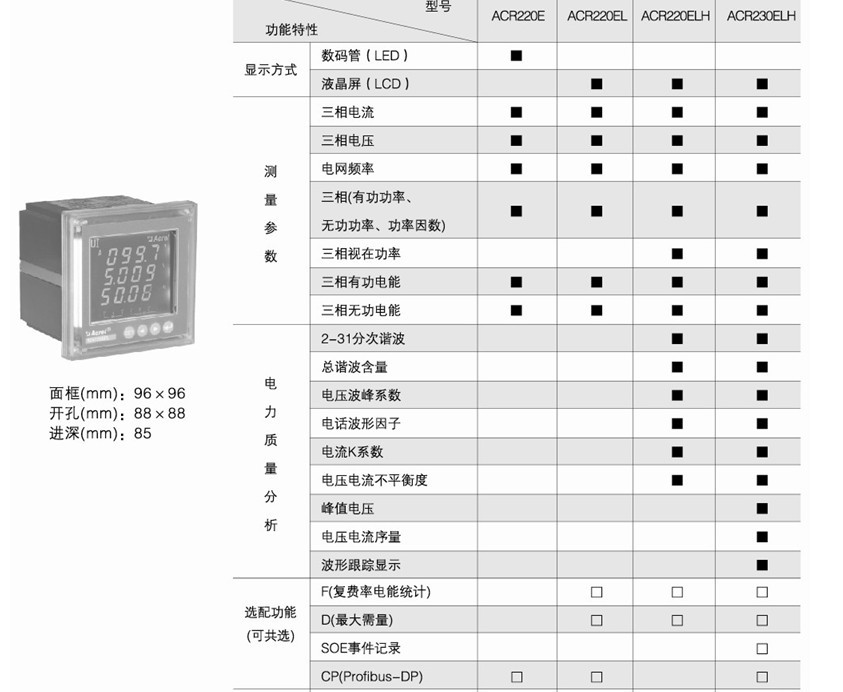

3.2 96型產品規格
注：
1.J(繼電器越限報警輸出)與第二路開關量輸出復用；
2.ACR220E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口；
3.ACR220(230)ELH在選配K(4DI/2DO)功能時具備1路有功電能脈沖信號輸出端口，在選配K(4DI/4DO)功能時無脈沖信號輸出端口；
4.ACR220E(L)多可帶2路模擬量輸出。
3.3 42型產品規格
注：
1.ACR320E(L)在選配K(4DI/4DO、8DI/4DO)功能時無脈沖信號輸出端口；
2.ACR320(330)ELH在選配K功能時具備1路有功電能脈沖信號輸出端口；
3.ACR320E(L)多可帶4路模擬量輸出；
4.ACR330ELH多可帶2路模擬量輸出。
4 接線端子
注1：適用于ACR320E(L)選配8DI/4DO場合；
注2：適用于ACR10E(L)帶2路脈沖輸出場合。
