HDMI&VGA&AV轉SDI多功能轉換器
YDT6265 HDMI&VGA&AV to SDI多功能轉換器是一款于單路高清晰多媒體接HDMI或VGA或模擬AV（CVBS）信號轉換為高清數字分量串行接口SDI信號的設備。該設備集成SDI發送器及HDMI解調器，可方便地將HDMI信號轉為SDI信號，同時會將HDMI/所帶音頻信號分離轉換后嵌入到SDI信號中，或將VGA，AV（CVBS）外置音頻嵌入到SDI信號中，以實現聲音及圖像同步傳輸。用戶可強制SDI輸出格式，以適應不同應用環境的需要。
可將HDMI/VGA/AV CVBS轉為SDI信號，
1×HDMI/1×BNC-F AV（CVBS）/1×VGA輸入接口
2×SD/HD/3G-SDI輸出接口
該設備主要用于下列場合：地鐵站臺內高清視頻多媒體信息發布系統；列車站臺內高清視頻多媒體信息發布系統；軍事演習高清視頻信號的遠距離傳輸；安防監控高清視頻信號的遠距離傳輸；大型演出中高清視頻信號傳輸；各種高清視頻的應該場合等。
支持HDMI輸入格式：
480i,576i,480p,576p,720p50/59.94/60,1080p24/25/29.97/30,1080i 50/59.94/60,1080p 50/59.94/60，兼容Up to 1920x1080@60Hz的VGA格式分辨式
支持VGA分辨率格式zui高1920x1080@60Hz，兼容各種標準VESA標準分辨率和常見的非VESA標準分辨率
SDI輸出支持SMPTE 425M(A級和B級)，SMPTE424M，SMPTE292M，SMPTE259M-C
帶有2路SDI信號輸出
支持HDMI DDC功能，支持HDCP數字內容保護
支持所有格式非對稱轉換
自動將信號音頻信號嵌入到SDI中
SDI輸出可選擇強制輸出模式
帶遙控器遠程操控
帶有電源及SDI信號格式指示，方便用戶實時監測
產品型號 | YDT6265 |
輸入接口HDMI | 1×HDMI |
輸入接口VGA | 1×VGA |
輸入接口AV（CVBS） | 1×BNC-F |
頻率帶寬（HDMI） | 225MHz/符合標準（HDMI 1.3） |
支持輸入格式 | HDMI:480i,576i,480p, 576p, 720p@50/59.94/60,1080i@50/59.94/60, |
輸出接口 | 2×SD/HD/3G-SDI |
輸出信號類型 | SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
SDI信號幅度 | 0.8Vp-p |
SDI阻抗 | 75歐姆 |
SDI耦合類型 | AC耦合 |
SDI信號抖動(典型值) | SD-SDI≤0.1UI HD-SDI≤0.2UI 3G-SDI≤0.4 UI |
zui大輸出電纜長度 | Belden 1694A: SD-SDI 400m，HD-SDI 200m，3G-SDI 140m |
尺寸（mm） | 158*120*36 |
電源需求 | 5~24VDC |

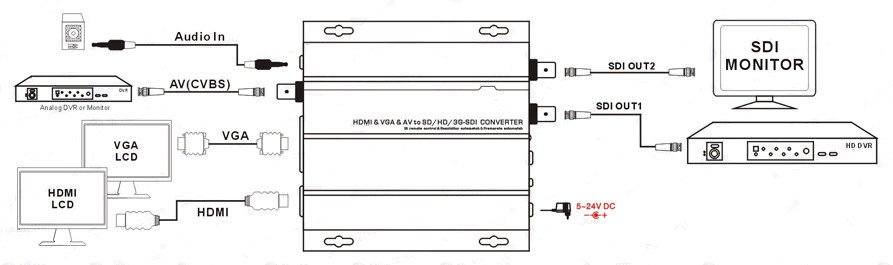

典型應用：
