智能型三相交流電能儀表

智能電能表在智能電網中占據著重要位置,在供電系統運行中起著非常重要的作用.智能電能表作為一種具備組件化、綜合式、更新性的電力工具,其自身功能的適配應用與檢測改進則在整個電力產業的統籌運作之中發揮著輔助調節的關鍵效用.在實際應用需要加強檢測方法的應用,推廣智能電能表的使用,從而促進我國電力行業健康良好的發展.基于此本文分析了智能電能表的概念,標準化和檢測方法.
波形捕捉波形捕捉可以由手動啟動或事件啟動。手動啟動捕捉設備正常運行下的波形，用以分析諧波畸變或者其他電能質量參數;事件啟動捕捉在異常事件發生狀況下的波形，用以協助故障分析和快速恢復供電。通訊模塊提供1路RS485通訊接口，Modbus-RTU通訊協議。可以選擇2路RS485通訊接口，智能電力儀表通訊網絡冗余配置。

電能表的概念：當把電能表接入被測電路時，電流線圈和電壓線圈中就有交變電流流過，這兩個交變電流分別在它們的鐵芯中產生交變的磁通；交變磁通穿過鋁盤，在鋁盤中感應出渦流；渦流又在磁場中受到力的作用，從而使鋁盤得到轉矩（主動力矩）而轉動。負載消耗的功率越大，通過電流線圈的電流越大，鋁盤中感應出的渦流也越大，使鋁盤轉動的力矩就越大。即轉矩的大小跟負載消耗的功率成正比。功率越大，轉矩也越大，鋁盤轉動也就越快。鋁盤轉動時，又受到磁鐵產生的制動力矩的作用，制動力矩與主動力矩方向相反；制動力矩的大小與鋁盤的轉速成正比，鋁盤轉動得越快，制動力矩也越大。當主動力矩與制動力矩達到暫時平衡時，鋁盤將勻速轉動。負載所消耗的電能與鋁盤的轉數成正比。鋁盤轉動時，帶動計數器，把所消耗的電能指示出來。這就是電能表工作的簡單過程。

　　1 產品簡介

　　功能：

　　該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數。可帶RS485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能，實現電力參數、電氣元件工作狀態的遠程傳輸，便于后臺監控系統集中檢測。

　　應用范圍：

　　適用于高、低壓電力系統中需要檢測電力參數的場合。

　　訂貨范例：

　　具體型號：PZ72-E4/C

　　技術要求：輸入相電壓220V；電流變比400A/5A；接線方式三相四線；準確級0.5級。

　　通訊協議：RS485接口 Modbus/RTU協議

　　輔助電源：AC/DC220V

　　2  技術參數

　　技術參數指     標

　　輸入標稱值電壓：100V、220V、380V；電流：1A、5A

　　過  載電流：持續1.2倍，瞬時10倍/秒；電壓：持續1.2倍，瞬時2倍/秒

　　頻  率45Hz～65Hz

　　功  耗＜0.5VA

　　精度等級電流、電壓：0.5級              頻率：0.05Hz

　　有功功率、有功電能：0.5級      無功功率、無功電能：1.0級

　　輸出模擬量4-20mA、0-20mA、0-5V等

　　通  訊RS485  Modbus-RTU協議/Profibus-DP協議，1位起始位、8位數據位、1位停止位，1200/2400/4800/9600/19200bps

　　電  能2路集電極開路的光耦脈沖

　　報  警1路無源常開觸點：1A/30VDC、2A/250VAC，高、低、不平衡報警均可設置

　　開關量輸入無源接點輸入方式：內置電源，光耦隔離

　　開關量輸出繼電器常開觸點輸出：1A/30VDC、2A/250VAC

　　顯  示LED、LCD顯示，范圍-9999~9999，倍率任意設置

　　電源電壓范圍AC80-270V或DC100-350V

　　功  耗＜4VA

　　絕緣電阻≥100MΩ

　　工頻耐壓電源/輸入/輸出之間2kV/1min

　　平均*工作時間≥50000h

　　環境溫  度工作溫度：LCD顯示：-10℃~+45℃；LED顯示：-10℃~+55℃

　　儲存溫度：-20℃~+70℃

　　濕  度≤93%RH，不結露，無腐蝕性氣體場所

　　海  拔≤2500m

　　3 產品選型


　　
48型產品規格
智能型三相交流電能儀表

72型產品規格（一）

72型產品規格（二）

80型產品規格（一）

80型產品規格（二）

96型產品規格（一）

96型產品規格（二）

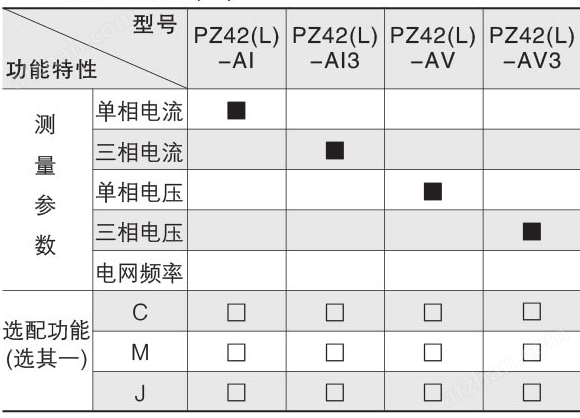

42型產品規格（一）

42型產品規格（二）

　　4 外形尺寸
