TOSO儀表 數字電壓顯示儀表應用于高壓電控柜、配電箱、低壓電控柜、發電廠、變電站、電網監測、調壓設備、穩壓電源、實驗設備、教學設備、試驗設備、檢測設備、電氣設備、電鍍電源、電力設備、電子設備、太陽能發電設備、風力發電設備、電器測試設備、電容器生產設備、工控自動化等行業及領域
TOSO儀表 數字電壓顯示儀表 特點
1、因為采用了雙積分A/D轉換集成電路，所以測量精度高，并且抗*力強
2、因為采用了零點和滿度外部調節功能，所以方便用戶在現場校準和調試
3、因為采用了多種標準外型，方便用戶選擇和安裝
4、顯示范圍 0-1999
5、設計有小數點和量程變換功能，方便用戶改變測量范圍
6、可選帶DC4-20mA變送輸出功能。方便測聯數據遠距離傳送 ，可做PLC DCS 工控機系統的數據采集用，解決中控室的數據采集，
可實現現場顯示，中控室處理數據
7、轉換比率2.5次/秒
8、雙積分A/D轉換
9、具有小數點設定和量程變換外調整功能
10、具有零點和比率外調整功能
11、數顯范圍：３位半±１９９９；4位半±１9９９９
12、具有ＤＣ４－２０mA輸出功能（可選）
13、交流電流電壓帶電磁隔離４－２０mA輸出
型號說明
| DS | 3 | I- | □ | □ | □ |
| 東碩公司產品 | 3:3位半數字表 4:4位半數字 | I:電流變送 無I:不帶變送 | 外型代號: 4:48H×48W 7:72H×72W 8:48H×96W 16:80H×160W 80:80H×80W 9:96H×96W | DV:直流電壓 DA:直流電流 AV:交流電壓 AA:交流電流 | 量程代號 或量程 |
技術參數
輸入方式 | 單端輸入 |
頻率范圍 | 40-400HZ(僅對交流) |
溢出顯示 | 1或-1 |
顯示方式 | 紅色數碼管 |
電源 | AC220/110V50/60Hz |
功耗 | ≤4.5VA |
耐壓 | 電源與輸出間AC2KV，1min，1mA |
絕緣電阻 | 電源與輸出間DC500V100MΩ |

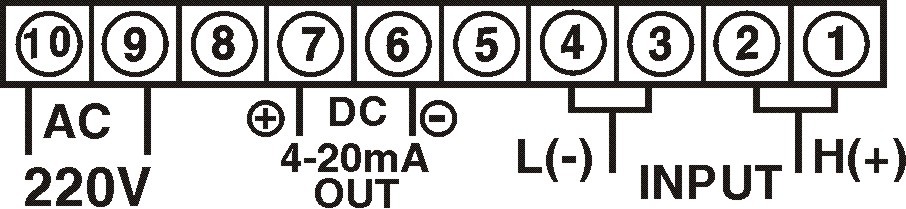

數顯交流電壓表帶變送輸出接線
數顯交流電表帶變送輸出接線說明如下：
⑨和⑩端子是交流電壓表的供電電源。
①和②端子儀表內部與短接；接電流信號流入端
③和④端子儀表內部與短接；接電流信號流出端
⑥和⑦端子是標準模擬量電流（4-20mA）信號輸出端
⑦號端子是電流信號輸出的正端
⑥號端子是電流信號輸出的負端
注意事項
A: 使用前需通電預熱20分鐘
B: 使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在
C: 使用環境-10-50℃,相對濕度10-90℅
D: 使用時應遠離干擾源,信號輸入使用屏蔽線較好
TOSO儀表 數字電壓顯示儀表 應用
電壓表應用于高壓電控柜、配電箱、低壓電控柜、發電廠、變電站、電網監測、調壓設備、穩壓電源、實驗設備、教學設備、試驗設備、檢測設備、電氣設備、電鍍電源、電力設備、電子設備、太陽能發電設備、風力發電設備、電器測試設備、電容器生產設備、工控自動化等行業及領域
