1152芯光纜交接箱,重慶電信1152芯光纜交接箱是安裝在戶外的連接設備，對它zui根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。按標準，這些項目zui高標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國 KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會得到大量使用，并逐漸被淘汰。國內一些仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。

:   :

www.dimingtx。。ｃｏｍ

親們 此價格是空箱價格不含運費，拍前請客服詳談運輸方式算運費

帝明通信免費印字：中國電信  中國移動  中國聯通 中國廣電

需要滿配的客戶請客服詳談具體配置和型號

,重慶電信

型號    箱體尺寸（參考）高×寬×深(單位：mm)    一體化托盤數量（主干）    一體化托盤數量（配纜）    zui大配線容量（芯）    備注
單網    1030*550*310    1    12    144芯
(落地/壁掛/架空)    單面操作
    1450*750*320    1    24    288芯
(落地/架空)    單面操作
    1450*750*540    1    48    576芯
（落地/架空）    雙面操作
    1450*750*540    1    60    720芯
(落地/壁掛/架空)    雙面操作
     1450*750*320    3    12    288芯
(落地/壁掛/架空)    單面操作
    1450*750*540    3    12    288芯
(落地/架空)    單面操作
    1450*750*540    3    24    576芯
（落地/架空）    雙面操作
1、組成、形式
 1.1 組成
 由箱體、內部結構件與工作單元、光纖活動連接器及備附件等組成
 1.2 型式
 可以室內落地、室內壁掛、室外架空、室外落地、室外壁掛安裝及室內外通用型。

,重慶電信

2、環境描述
2.1 使用環境條件
類型    工作溫度    相對濕度    大氣壓力
室內    —10℃～+40℃    ≤85％(+30℃)    70kPa～106kPa
室外    —40℃～＋60℃。    ≤95％（+40℃）
注：室內外通用型產品按室外工作條件要求。
2.2 檢驗環境條件
試驗在標準大氣條件下進行。標準大氣條件為溫度：15℃～35℃，相對濕度不大于75％，大氣壓力為80kPa～106kPa。

   理線架是用來規范網絡布線的一種設備，一般在網 絡安裝（如局域網等）中用到，和交換機配合使用，安裝在機柜內。配線架用于綜合布線，將網線用打線器按顏色打入配線架，理線架可用來使你在機柜中的布線更美觀，信息插座固定在墻上，里面有模塊，也要將網線按顏色打入模塊中，然后放入信息插座中，上網時只要將網線一頭插入微機網卡，一頭信息插座中即可 配線架 － 網絡神經的中樞通訊室和設備室的作用就像是布線系統的神經中樞，從工作區接過來的水平線纜在這里的配線架上用互配或交叉的方式連接到設備端口。線纜的互配或交叉連接的是通過模塊化連接線或跳線來實現的。 配線架由其操作介面可劃分為模塊化配線架(Patch Panel)和IDC式配線架，模塊化配線架采用模塊化跳線(RJ-45跳線)進行線路連接，IDC式配線架可采用模塊化的IDC跳插線(俗稱“鴨嘴跳線”如BIX-BIX、BIX-RJ45跳插線)，以及交叉連接跳線(Jumper Wire, Crossconnect Wire)進行線路連接。模塊化跳線和IDC跳插線可方便地插拔，而交叉連接跳線則需要的壓線工具(如BIX壓線刀)將跳線壓如IDC連接器的卡線夾中。配線架由其安裝方式又可分為墻裝式或架裝式，一般模塊化配線架是設計成架裝安裝，通過墻裝支架等附件也可墻裝；一般的IDC式配線架通常設計用于墻上安裝，通過一些架裝附件或?qū)ｉT(mén)的設計也可用于架裝。

帝明通信設備,您滿意的設備!

同樣的價格我們比質量！

同樣的質量我們比服務！

同樣的服務我們比效率！

：

:    www.dimingtx。。ｃｏｍ

產品應用

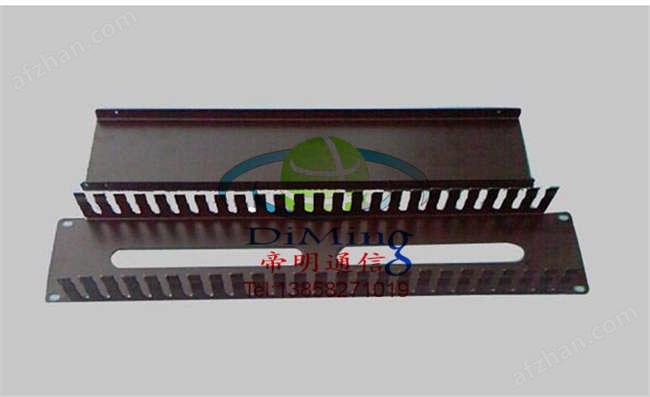

   用于線纜及跳線、插線的整理、固定和維護，使用相對比較簡單，一般安裝在機柜里，處在配線架與交換機之間，網線從中走過。經過理線架的流程梳理，把線纜進行區分整理，使整個網線的脈絡更清晰，更方便日后的管理。
規格型號
產品型號    產品說明    單位    包裝
DM-LXQ-1J    1U金屬理線架    個    1PCS/盒
DM-LXQ-1J    2U金屬理線架    個    1PCS/盒
DM-LXQ-4J    4U金屬理線架    個    1PCS/盒
DM-LXQ-1F    1U非金屬理線架    個    1PCS/盒
DM-LXQ-2F    2U非金屬理線架    個    1PCS/盒
DM-LXQ-4F    4U非金屬理線架    個    1PCS/盒

   理線架用在機柜中,處在配線架與交換機之間,網線從中走過 若做B類線,則模塊也按B類,按顏色打就是了, 模塊是裝在接線盒中的啊,一套包括面板,模塊,接線合.

數字配線架的電氣性能
1、工作速率：2Mbit/s、8Mbit/s、34Mbit/s、45Mbit/s、140Mbit/s、155Mbit/s；
2、特性阻抗：75Ω（標稱值）。
3、同軸連接器接觸電阻；外導體不大于2.5mΩ，經機械耐久性實驗后其增值不大于2.5mΩ；內導體不大于10mΩ，經機械耐久性試驗后其增值不大于10mΩ。
4、絕緣電阻：連接器內、外導體之間、內導體與單元板金屬件之間的絕緣電阻應大于1000MΩ，測量回路的直流電壓為500V±50V。
5、耐電壓：連接器內、外導體之間、內導體與單元板金屬件之間應能經受頻率為50Hz，有效值為1000V的交流電壓1min的作用而無擊穿、無飛弧。
6、回線間串音防衛度：不小于70dB（50kHz～233MHz）
7、介入損耗：不大于0.3dB（50kHz～233MHz）
8、 回波損耗：不小于18dB（50kHz～233MHz）

帝明通信設備廠專業生產：光纖分纖箱、光纖配線箱、光分路器箱、三網合一分纖箱、三網合一光交箱、ODF光纖配線架、三網合一光纖配線架、MODF光纖配線架、ODF單元箱等通信產品，質量保證。

歡迎新老客戶

:    www.dimingtx。。ｃｏｍ

產品主要特點
適用于小容量局點；
單面機架，全正面操作；
機架整體具有完善的接地系統；
安裝方式靈活，可靠墻、背對背安裝。
MPX286-xDF系列 (卡接式)
產品主要特點
適用于中、大容量的局點；
雙面機架，全正面操作；
機架整體具有完善的接地系統；
“x”代表列數，每類列數配有3種高度的架
體，用戶可以根據不同的容量需求及安裝空間
進行選擇。
MPX286-RF系列 (繞接式)
產品主要特點
用于連接傳輸阻抗為120Ω的屏蔽雙絞線所構成的
數字回路；
標準19"機架或機柜；
模塊式單元體結構，容量大、密度高、走線方便；
傳輸或交換設備固定成端在機架的背面，連通設備
的跳線在正面成端；
通過附件，容易實現“自環測試、在線測試、跳線測試”。
DDF數字配線架、8系統、10系統、16系統、20系統

    網絡配線架用于設備間的水平布線或設備端接，以及集中點的互配端接。堅固及易于安裝的設計，減少安裝與操作費用，較大的正面標識空間方便端口識別，便于管理，符合19"機架安裝標準。

性能指標

● 電氣性能：工作電壓：125 V;耐壓：750 V;*通過FLUKE LINK測試。● 物理性能：插入力不大于20N，拔 出力不小于20N。

● 插頭與插座的插合次數：750次；導線端接插次數：250次。

● 工作溫度：溫度：-40～70℃。

執行標準

● TIA/EIA568A/B、ISO/IEC11801、IEC60603、GB50311-2007 超五類、六類標準。

慈溪市帝明通信設備廠專業為電信、移動、聯通、鐵通、廣電供應配套產品，產品介紹如下：

光配系列（ODF）：SC快速連接器、光纖冷接子、光纖座面盒、光纖面板、光纜交接箱、光纖樓道箱、光纖適配器、熔纖盤、光纖跳線、尾纖、ODF配線箱、光纜接頭盒、光纖面板、終端盒、光纖配線單元、光纖配線架（柜）等

總配系列（MDF）：10回線保安排，16回線保安排，25回線保安排，36回線測試排，100回線保安排，128回線測試排，各類型保安單元，告警器，總配線架。 各類型保安單元，告警器，總配線架（柜）。

數配系列（DDF）：仿西門子數字配線架、仿NEC數字配線架、同軸連接器。

綜合布線產品：網絡配線架、理線架、110跳線架，超5類、6類模塊、信息面板，卡接模塊，科隆模塊，分線盒、網絡與通信工具及其他通信產品等。

帝明一貫堅持“質量*，用戶*，優質服務，信守合同”的宗旨，憑借著高質量的產品，良好的信譽，優質的服務，產品全國.竭誠與國內外商家雙贏合作，共同發展，共創輝煌！

帝明誠信，合作到*！真誠的帝明人期待與你至誠的合作，促進友誼并期待與您建立*良好的伙伴關系,，歡迎：！:  www.dimingtx。。ｃｏｍ

技術指標
配線架 使用期：zui少750次插撥壽命
DC重復端接次數：2000
高: 8.9cm(2U) 寬: 48.3cm 深: 3.2cm
產品編號 描述 公共碼
超五類24口配線架 PM2150PSE-24 24端口T568A/B 108320029
超五類48口配線架 PM2150PSE-48 48端口T568A/B 108320045
六類24口配線架 PM-GS3-24 24端口T568A/B 700173735
六類48口配線架 PM-GS3-48 48端口T568A/B 700173743

保安單元　　　　
1)直流擊穿電壓Udc=230（+30/-40）V；　　　　
2)脈沖擊穿電壓Umax≤800V(1000V/μs電壓上升率時)；　　　　
3)耐雷電沖擊能力：能通過下面的模擬雷擊試驗。在脈沖電壓4KV，電壓波形10/700μs試驗次數10次間隔1分鐘相鄰兩次電壓極性相反沖擊下，能正常工作；　　　
4)耐電力線感應（長線路）能力：在電壓Uac（max）=600Vr.m.sf=50HZ持續時間500ms試驗5次，間隔1分鐘條件下，能正常工作；
5)耐電力線碰觸能力：在電壓Uac（max）=220Vr.m.sf=50HZ持續時間15分鐘條件下，不起火、不燃燒；失效保護（FS）功能：按YD/T694-1999的6.26規定，放電回路中的a線或b線在15秒內接地,并輸出告警信號；　　　　
6)常溫電阻＜20Ω，a、b線差＜1.5Ω；　　　　
7)過電流防護功能：不動作電流100mA，1小時不動作（測試電壓直流60V，環境溫度+40℃）。

MDF（總配線架）產品系列隨著國內配線行業的發展，日益趨于小型化，并且MDF改造將成為下一個建設重點，帝明公司一直跟蹤行業建設重點，充分為局方建設著想，研制出各種更具適合性產品。
●產品特點
◇安全性：完善可靠的過壓、過流保護功能；塑料件均采用阻燃塑料，達到FV-0級和UL94-V0級阻燃標準；　　
◇*性：雙層雙卡口、卡口鍍金，創新的三點式卡接（IDC）技術使卡接耐力持久，并增強了導線卡接時的氣密性；　　
◇適應性：高密度的橫、直排模塊減小了體積，增大了操作空間，尤其適合MDF改造；　　
◇管理性：模塊化結構，組件化架體、不需打孔安裝，所有測試操作、告警等均正面操作，并可并架擴容或背靠背安置，節省機房空間；　　
◇系統性：各種系統的改造解決方案.


帝明通信的產品規格多樣、款式新穎、品質*、工藝*、價格合理、交易便捷、服務完善、終身售后。帝明秉承以人為本、以質量為先、用優質的服務的精神理念。用每一個產品來詮釋“真、善、美”的真諦！可以*根據您的需求來訂做。光纜交接箱定制：，歡迎:  www.dimingtx。。ｃｏｍ

MDF總配線架工作原理
MDF總配線架是帝明通信測量室主要設備之一，所有外線均接至總配線架，再由總配線架接至相關的機械設備上。外線電纜是不能直接與交換機相連的，其間必須經過一種交接設備，這就是總配線架。
總配線架的基本功能如下：
1) 具有配線功能，通過跳線可將任一內線連接到任一外線上。
2) 具有防護裝置，它和外線上的、交換機內的防護設施一起構成一個防護系統，防止由外線進入的過電壓、過電流對局內的設備和操作人員造成
損壞和傷害。
3) 具有對內外線進行測試的位置。

4) 具有告警功能，告警時發出可聞、可見信號，能及時發現動作的保安單元。MDF總配線架作為交換機防護的保護裝置，在防雷電過電壓、防工頻感應過電壓和工頻接觸過電流方面發揮了重要作用。但也有其明顯的薄弱環節之特點。由于國內MDF廠家眾多，技術水平有高有低；相應的在各通信局站使用的配線架保安排及保安單元種類繁多，質量參差不齊，一些產品的安裝使用對通信局站形成了火災隱患，強電入侵導致MDF總配線架起火燃燒的事故經常發生，可以這樣認為，MDF總配線架的安全隱患，已嚴重威脅了通信運行安全。MDF總配線架zui大的不安全因素就是火災隱患，而火災的直接來源就是強電入侵以及隨之帶來的高溫高熱從而導致保安單元、保安接線排或外線電纜起火。既然強電入侵主要是由于高壓電力線路與市話電纜搭碰而產生的。通常來說，MDF在強電入侵時其過流保護首先動作，將入侵電流限制在很低水平之下。此事如果入侵電壓大于190 V，MDF總配線架的保安單元其過壓器件(固體半導體管、氣體放電管)保護就會啟動，由于過壓保護動作時會釋放一定的熱量，在彈力的作用下，保安單元在一定時間內失效保護動作，將強電入侵直接短路下地，同時啟動告警裝置，提醒維護人員更換保安單元。如果人侵電流大于一定值后，保安單元開路，從而確保程控交換機的安全。

   南昆鐵路WDM系統由幾十個區段組成，每個區段通過WDM器件插入CATV系統后，其工作原理*相同。單一區段的WDM系統組成如圖1。在CATV光發送站，用合波器將數字通信光信號（1310nm波長）與模擬有線電視光信號（1550nm波長）合在一根光纖中傳輸，在接收站通過分波器分開， 1310nm信號送至PDH光接收機，1550nm信號送至一光分路器（zui后一站直接送至光接收機），一部分信號繼續向下一站傳輸，另一部分光信號（0～2dBm）送至CATV光接收機，這樣在同一根光纖中就實現了通信與有線電視的復用。
