工業污水流量表—豐輝一般般， 本產品有配套生產設備和流量實流標定裝置，從而在軟件和硬件上都能切實保證產品*的高質量。雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART協議。

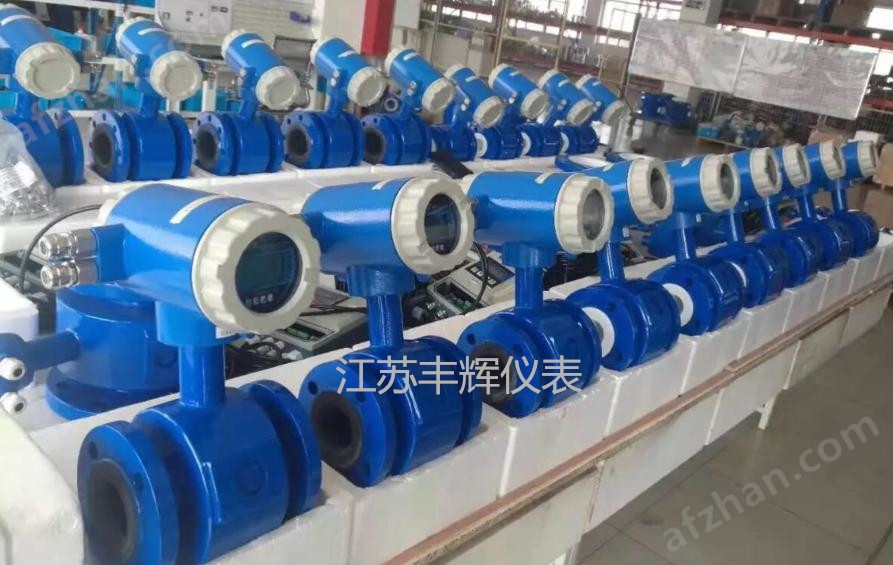

工業污水流量表
一、特點：
◆儀表結構簡單、可靠，無可動部件，工作壽命長。
◆無截流阻流部件，不存在壓力損失和流體堵塞現象。
◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
◆備有管道式、插入式等多種流量計型號。
◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
◆具備一體化和分離型兩種型式。
◆高清晰度LCD背光顯示。
電磁流量計技術參數：
◆儀表精度：管道式0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
橡膠材質襯里≤65℃
◆防爆標志：ExmibdⅡBT4
◆防爆證號：GYB01349
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
分 離 型： 傳感器IP68(水下5米，*于橡膠襯里)
轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆zui大功耗：≤10VA
工業污水流量表
二、安裝：
【安裝要求】
1、 被測介質必須是導電液體，應充滿管道，不得有氣泡；
2、 安裝時，被測介質的流動方向與流量計指示流向*；
3、 必須保證前面5DN、后面3DN的直管段（DN為通經）；
4、 流量計盡可能避免測量管內變成負壓，盡可能避開振動較大、周邊有腐蝕性氣體等安裝環境惡劣的場所；
5、 流量計應避開鐵磁性物體及有強電磁場的設備（如大電機、大變壓器等），以免影響傳感器工作磁場和流量信號；
6、 為了檢修方便，建議在流量計安裝處，安裝旁通管道；
7、 流量計安裝在高空或者井下時，應預留出足夠的安裝調試和維修空間另根據不同防護等級做出相對應的舉措；
8、 應充分了解被測介質的腐蝕屬性以及流量計的特性，嚴防流量計受腐蝕；
9、 在傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施，防止襯里，且必須確認儀表轉換器信號線未連接，防止損壞轉換器；
【使用要求】
1、流量計必須接地。流量計的轉換器，傳感器必須接地并保持大地電位與管道電位相同，對于塑料或者有絕緣襯里的管道，必須安裝接地環或接地電極來實現流體接地；
2、正確連接相對應的接線端子，并根據流量計不同的供電要求給與供電，以免強電流燒壞流量計；控制好管道中的壓力，以保證介質是均勻的，以免影響流量的正常顯示；
3、水平安裝時要使電極軸線平行于地平線，不要處于垂直于地平線，因為處于底部的電極易被沉積物覆蓋，頂部電極易被液體中偶存氣泡擦過遮住電極表面，使輸出信號波動；
4、對于固液兩相流體，采用垂直安裝，使傳感器襯里磨損均勻，延長使用壽命。
維護要求】
1、 做好流量計的防雨、防塵、防曬等防護措施；
2、 流量計維護周期一般為半年，檢修清洗時，應檢查傳感器襯里材質是否有破損、電極是否有損壞或者被沉積物覆蓋，并將其清洗干凈；
3、 流量計在出廠之前都做過標定，不建議非技術人員修改儀表參數；
4、 流量計不用時，應清洗傳感器襯里，在流量計外部加上保護套，防止灰垢進入，然后置于干燥處保存。
三、選型
口徑mm | 流量范圍m3/h | 口徑mm | 流量范圍m3/h |
φ15 | 0.0636~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.30 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
1.實際zui高工作壓力必須小于流量計的額定工作壓力。
2.zui高工作溫度和zui低工作溫度必須符合流量計規定的溫度要求。
3.確定是否有負壓情況存在。
