多功能水泵控制閥一般分為隔膜式或活塞式兩大類，它們工作原理相同。閥門驅動裝置采用雙腔控制結構，即在隔膜（或活塞）下腔與下游處單獨隔出一個控制室：本系列閥門是通過主閥內雙腔與外裝的導閥、導管、調節閥和壓力表等連接組合成使用場所、目的及功能不同的閥門。

詳細介紹

多功能水泵控制閥結構特點

多功能水泵水力控制閥一般分為隔膜式或活塞式兩大類，它們工作原理相同。閥門驅動裝置采用雙腔控制結構，即在隔膜（或活塞）下腔與下游處單獨隔出一個控制室：本系列閥門是通過主閥內雙腔與外裝的導閥、導管、調節閥和壓力表等連接組合成使用場所、目的及功能不同的閥門。

多功能水泵控制閥主要型號名稱

多功能水泵控制閥JD745X

水力（遙控）浮球閥F745X

可調式減壓閥YX741X

安全泄放閥（泄壓/持壓閥）AX742X

電動遙控閥J145X

流量控制閥L715X

技術參數

閥體	連接方式	強度實驗	密封實驗	適用溫度（℃）	適用介質
Y型	法蘭連接	1.5倍公稱壓力	1.1倍公稱壓力	≤80℃	水、油品

設計與應用標準

1、設計與制造標準：JB/T 10674-20662、

2、法蘭連接標準：JB/T 78-1994、JB/T 79-1994

3、結構長度標準：GB/T 12221-2005、廠標

4、檢驗與實驗標準：JB/T 9092-1999、JB/T 10647-2006、GB/T 12245-1989

多功能水泵控制閥動作原理

多功能水泵水力控制閥通過一個雙腔控制室，利用液壓原理控制主閥板緩慢開啟或處于調節狀態。活塞式的閥門還可以在閥蓋上配置調節螺桿裝置，因而可以控制閥門的開啟度和流量，并在必要時可以手動關閥。

全開狀態：

當水泵啟動后，閥門進水口壓力上升，壓力水一方面推動主閥板開啟，另一方面通過導管系統進入膜片（活塞）下腔，而膜片（活塞）上腔的水通過導管系統泄入壓力低的閥門出水口，而閥門在二合力的作用下緩慢開啟。


全閉狀態：

當水泵停機后。閥門中的水流速度降低，在接于近零時，主閥板在彈簧力和自身重力作用下快速關閉，而閥后的壓力水通過導管系統返回膜片（活塞）上腔，并推動固定閥桿上的小閥板緩慢關閉

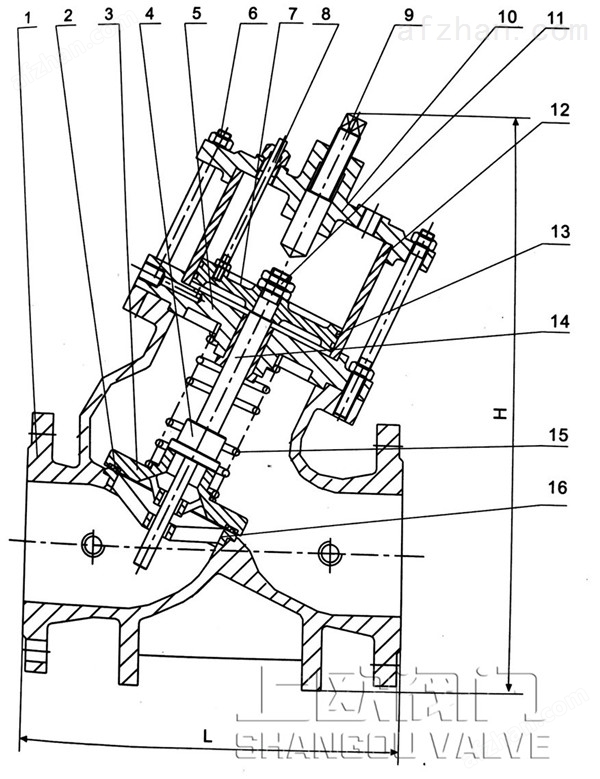

多功能水泵水力控制閥主閥（隔膜式）結構圖


隔膜式多功能水泵水力控制閥主要零件及材料

序號	零件名稱	主要材料
1	閥體	鑄鐵、鑄鋼、不銹鋼
2	密封圈	丁晴橡膠
3	閥板	球鐵，鑄鋼
4	螺栓、螺母	碳素鋼
5	小閥板	鑄鋼、不銹鋼
6	閥蓋	鑄鐵、鑄鋼、不銹鋼
7	導向套	球鐵、黃銅
8	螺桿螺母	碳素鋼
9	膜片	鑄鐵、鑄鋼、不銹鋼
10	膜片壓板	球鐵、碳素鋼
11	導向套螺釘	碳素鋼
12	膜片座	鑄鐵、鑄鋼、不銹鋼
13	螺栓	碳素鋼
14	閥桿	不銹鋼
15	壓縮彈簧	不銹鋼
16	閥座	碳素鋼

多功能水泵水力控制閥主閥（活塞式）結構圖


多功能水泵水力控制閥主閥（活塞式）主要零件及材料

序號	零件名稱	主要材料
1	閥體	鑄鐵、鑄鋼、不銹鋼
2	密封圈	丁晴橡膠
3	閥板	球鐵，鑄鋼
4	小閥板	不銹鋼
5	活塞座	鑄鋼、球鐵
6	螺柱螺母	碳素鋼
7	活塞	球鐵、黃銅
8	指示桿	不銹鋼
9	調節螺桿	不銹鋼
10	閥蓋	鑄鐵、鑄鋼、不銹鋼
11	閥桿螺母	碳素鋼
12	活塞缸	不銹鋼
13	O型圈	丁晴橡膠
14	閥桿	不銹鋼
15	壓縮彈簧	不銹鋼
16	閥座	碳素鋼、不銹鋼

基本流量壓差特性曲線圖


主要外形尺寸（法蘭連接尺寸按JB/T 78-1994、JB/T 79-1994）

200

公稱通徑	L	L1	H 隔膜式	H 活塞式	D		D1				Z-Φd
					PN10	PN16	PN10		PN16	PN10	PN16
50	203	203	270	540	160		125			4-18
65	216	216	340	600	180		145			4-18
80	241	241	400	660	195		160			4-18	4-18
100	292	292	440	760	215		180			8-18
125	330	330	460	810	245		210			8-18
150	394	356	500	860	285		240			8-23
457	495	640	880	335		295			8-23	12-23
250	533	622	680	950	390	405	350	355		12-23	12-25
300	610	698	820	1020	440	460	400	410		12-23	12-25
350	686	787	950	1100	500	520	460	470		16-23	16-25
400	762	914	980	1250	565	580	515	525		16-25	16-30
450	864	978	1050	1350	615	640	565	585		20-25	20-30
500	914	978	1120	1550	670	715	620	650		20-25	20-34
600	1067	1200	1400	1600	780	840	725	770		20-30
700	1150	1450	1650	1850	895	910	840	840		24-30	24-41
800	1300	1560	1950	2050	1010	1025	950	950		24-34	24-41
900	1450	1800	/	2250	1115	/	1050	/		28-34	/
1000	1600	2000	/	2500	1230	/	1160	/		28-34	/
1200	1800	/	/		1455	/	1380	/		32-41	/
1400	2100	/	/		1675	/	1590	/		36-48	/
1600	2250	/	/		1915	/	1820	/		40-54	/
1800	2400	/	/		2115	/	2020	/		44-54	/
