齒輪箱預測綜合實驗臺VALENAIN-PT511
PT511一個復雜的機械故障模擬實驗平臺，具有機器振動模擬實驗臺PT-300和齒輪傳動系統模擬實驗臺PT-510的所有功能。

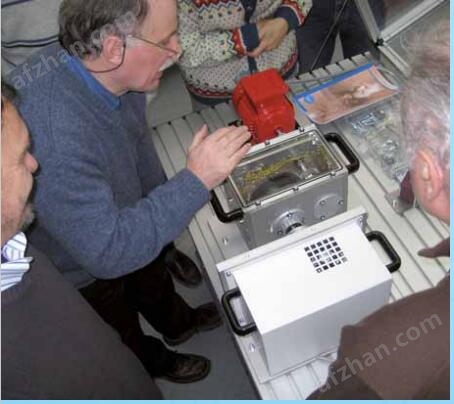

齒輪箱預測綜合實驗臺是一款機械振動與齒輪箱模擬綜合實驗臺，旨在學習各種常見的機械缺陷和齒輪箱問題，如齒輪箱同時高速和低速旋轉時的機械故障。負責設備診斷的學生可以使用該模擬實驗臺來學習振動診斷和測量方法，檢測機械缺陷的技術，還可在機器故障情況下研究振動模式，以及尋找齒輪振動問題解決方案的能力。包括一個帶有滾動或套筒軸承的兩級平行軸測試齒輪箱。兩級平行軸齒輪箱可模擬1至6的齒輪傳動比。齒輪箱可以運行在大的負載下面，從而引入齒輪的磨損和損傷。各個零部件的設計都考慮到盡可能多的齒輪箱的配置，用于研究其動態和聲學行為，健康狀態檢測以及以振動信號為基礎的故障診斷和預測分析技術。 另外的一個齒輪箱和一個10馬力電機作為發電機針對測試齒輪箱進行負載。特別是，它適合用作振動培訓機構振動專家的實踐性工具，或者用于深入研究低速軸承缺陷和齒輪箱缺陷的學術研究人員。
VALENIAN公司設計的測量軸承摩擦扭矩、軸承軸向和徑向載荷的傳感器。該實驗臺可在三種軟件可選模式下運行： (1) 恒定轉速，(2)純振蕩， (3)振蕩和轉動疊加運動。可進行滾動軸承、油膜潤滑軸承和油脂滑動軸承研究。通過摩擦扭矩傳感器和壓力傳感器獲取當前軸承*的數據，研究軸承故障特征和建立軸承故障預測模型。
該實驗臺通過例行監測軸承運行狀態可以建立軸承剩余壽命的預測模型。該扭矩傳感器在小摩擦力矩下測量幾千英鎊軸向和徑向載荷，具有很高的靈敏度。
該實驗臺通過油膜潤滑盡量減少噪聲，還可提供更高轉速和更大負載的實驗臺。
參數描述:
電氣參數 |
| |
電機 | 2Hp, 1500瓦 三相異步交流電機 |
|
控制器 | VFD-M 交流變頻器 |
|
速度 RPM | 1785 (長時間運行) 6000RPM 短時間運行 |
|
速度范圍 | 0~1785 rpm 可調 |
|
三個顯示模塊 | 齒輪箱輸入端RPM轉速指示-7段LED顯示屏，高達20次/秒 齒輪箱輸出端RPM轉速指示-7段LED顯示屏，高達20次/秒 電機電流指示-7段LED顯示屏，高達20次/秒 |
|
兩個輸出BNC端子 | 1V脈沖/轉的6V TTL信號BNC 輸出 |
|
磁粉制動器 | 額定扭矩：50Nm，額定電壓：24V，額定電流：0,94A，額定功率：22.6W 重量：14.5Kg，轉速：1800rpm，磁粉重量：60gr |
|
負載調節 | 0~24V電壓負載連續調節 |
|
開始/停止 開關 | 以與先前設置相同的轉速運行 |
|
變頻器與PC通訊控制單元 | 驅動（變頻器）RS-485串行接口，帶有RJ-11插孔，Pin 1: +15V Pin 2: GND Pin 3: SG- Pin 4: SG + Pin 5: NC Pin 6: for communication |
|
磁粉制動器載控制器調節模塊 | 能實現實時調節負載大小，且電壓和電流信息顯示在控制面板上7段LED上，并具有信號輸出功能。 |
|
電流互感器 | 工作頻率：200HZ-200KHZ，峰值電流：50A，變比：1：2000，取樣電阻：100Ω。 |
|
強制散熱風扇 | AC 220V，2800RPM，功率25W,含油滾珠軸承。 |
|
電機驅動方式切換 | 三相閘刀切換 |
|
電源 | 輸入380 VA，三相四線帶接地，50/60Hz |
|
故障電機類型7種 | 轉子不平衡交流電機 轉子偏心交流電機 軸彎曲的交流電機 軸承故障交流電機 轉子條故障交流電機 定子繞組故障交流電機 電壓不平衡和單相交流電機 |
|
機械參數 |
| |
軸 | 直徑30mm , 鋼 |
|
軸承 | 軸承型號：PH206正常軸承2個 |
|
缺陷軸承類型五種 | 內圈故障、外圈故障、滾珠故障、保持架磨損故障、綜合故障 |
|
平行直齒輪箱 | 在做實驗時，齒輪箱中的故障齒輪和良好齒輪可隨時切換，根據需要嚙合各種故障齒輪。齒輪箱的減速比為4.97：1，由兩組齒輪組成，每組齒輪齒數為25:58和28:60齒，模數 2.5，輸入和輸出：19mm，中間：30mm，上蓋為亞克力透明蓋，便于觀察和拆卸。 |
|
斜齒輪箱 | 在做實驗時，齒輪箱中的故障齒輪和良好齒輪可隨時切換，根據需要嚙合各種故障齒輪。齒輪箱的減速比為5.33：1，由兩組齒輪組成，每組齒輪齒數為35:70和30:80齒，輸入和輸出：19mm，中間：30mm，上蓋為亞克力透明蓋，便于觀察和拆卸。 |
|
行星齒輪箱 | 一級行星齒輪箱，太陽齒輸入，行星架輸出，3個行星齒輪。減速比10：1 漸開線型正齒輪，大齒圈齒數：108，行星齒齒數：48，太陽齒齒數：12.行星齒輪箱預留4個M6螺栓孔，便于安裝振動傳感器。 |
|
油液循環系統 | 循環油泵功率：150W,揚程15米，流量60L/H，進出口徑：1寸。 |
|
轉盤 | 150mm直徑鋁盤，140mm處設有M6 的18螺絲孔 |
|
基座 | 2個基座有3個軸承安裝孔的滑塊，用于軸承移動，基座內設有加速度傳感器安裝孔 |
|
對中機構百分表 | 百分表精度：0.01mm,量程0-10mm.安裝配有兩個百分表校正原始位置、使用千斤頂螺栓旋鈕移動電機底座 |
|
亞克力護罩安裝方式 | 電機輸出端，可以拆磁吸式，減速機輸出端，帶進接開關保護斷電功能，鎖扣固定式。 |
|
底板 | 10mm厚鋁板 |
|
安全罩 | 抗沖擊透明安全蓋，帶安全隔離器，可在安全罩打開時停止電機 |
|
重量和尺寸 |
| |
重量 | 約 180kg |
|
尺寸 | 長度=1380mm, 寬度=500mm, 高度=360mm (帶安全蓋） |
|
