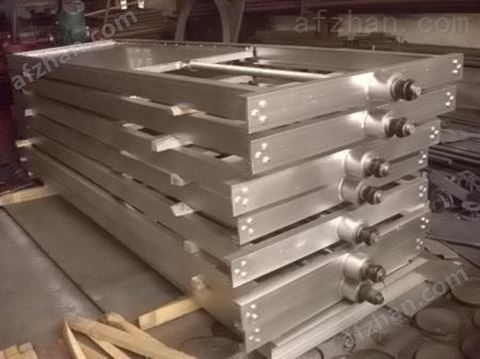

開封禹王臺閘門生產廠家零售價格誠信贏天下 質量樹豐碑本公司專業的生產生產銷售：四川不銹鋼閘門 、四川304不銹鋼渠道閘門、成都鋼閘門、成都鋼壩閘門、{成都鑄鐵閘門}、{成都不銹鋼閘門}、{成都鑄鐵鑲銅閘門}，{成都平面閘門}、{成都弧形閘門}，{成都拱形閘門}，{成都機閘一體式閘門}，{成都雙向止水閘門} ，{成都液壓閘門}，{成都插板閘門}，{成都疊梁閘門}等各種形狀、材質的水工閘門產品。
開封禹王臺閘門生產廠家零售價格啟閉機安裝介紹
1啟閉機安裝前，一定要檢查各零件是否良好，油是否上足，螺栓有無松動，與其有關技術數據是否相符。
2，啟閉機安裝時一定要保持基礎布置平面水平180°，螺桿啟閉機底座與基礎布置平面的面積要達到90%以上；螺桿軸線要垂直于閘臺上橫梁的水平面；要與閘板吊耳孔吻合垂直，避免螺桿傾斜，造成局部受力而損壞機件。
3，啟閉機安裝后一定要作試運行，作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響，檢測安裝是否符合技術要求，再作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，有無異常現象。
4，確認無誤后，方可正式運行,，在載荷運行一段時間后，要進行，把啟閉機內新機件產生的金屬沫特別是螺桿、螺母、渦輪、渦桿，要輕洗干凈，涂上油，密封嚴實，繼續使用。
選購啟閉機主要選型參數
1，必須提供啟閉機配套的螺桿總長度，螺紋長度，吊點中心距（雙吊點式）參數。
2，必須提供啟閉機的螺桿部分是否需要分段的參數。
3，必須提供啟閉機特殊電氣控制要求的參數，比如電壓是220V或者380V。
4，必須提供啟閉機是否需增設螺桿保護裝置的參數，需要就必須提供相關圖紙或安裝位置布置圖。
5，必須提供啟閉機有無其他特殊要求的參數，比如適用工況是否有冰凍或者是海水。
啟閉機使用注意事項
1，啟閉機應注意閘板的上、下啟閉位置，不能超限，以免損壞閘門和啟閉設備。
2，啟閉機在啟閉中如有異常情況必須立即停止使用，及時進行檢查修復再操作。
3，啟閉機在關閉時距閘底10公分處需要暫停2分鐘，讓激流沖凈底門槽內雜物，然后再將閘門關閉。
4，啟閉機機安裝時要保持基礎布置平面水平180度，啟閉機底座與基礎布置平面的面積要達到90%以上，螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞啟閉設備。
5，安裝啟閉機根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm，高程偏差不超過正負5mm，然后在進行澆注二期混凝土或與預埋鋼板連接。
6，將啟閉機置于安裝位置，把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入啟閉機，當螺桿從啟閉機上方后，再限位盤再用螺桿下方和閘門進行連接。
7，啟閉機基礎建筑物安裝必須穩固，設備的機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
8，起閉機電氣設備的安裝必須符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
9，所有起閉機安裝完畢，要先對啟閉機進行清理，補修已損壞的保護油漆，灌注脂才能使用壽命。
言閘門是水工金屬結構中使用多的一種設備,是水工建筑物的重要組成部分.閘門由屬于鋼結構的門葉和屬于一般機械零件的支承、止水、吊耳、鎖定等零部件組成.閘門的門葉由承載梁系加上擋水的面板組成,其承載梁系由主梁,次梁,隔板及邊梁組成,這些梁系基本上是由型鋼和鋼板等基本構件焊接而成的.閘門的零部件結構形式多樣,如支承就有多種形式的簡支輪、懸臂輪和滑塊.因此,水工鋼閘門是一種特殊的鋼結構.閘門的設計一般為:根據閘門的工作性質決定結構形式,選擇門葉和梁系結構,決定梁系尺寸布局,進行強度計算,各構件結構尺寸匹配,零部件設計,計算機繪圖.由于閘門的梁系截面形式眾多、零部件品種多樣,以及閘門的工作性質變化較大等原因,造成閘門的結構形式變化較多、設計繁復,給閘門的CAD帶來了一定的困難.因此,到目前為止,閘門CAD應用水平還停留在本單位的強度計算程序和參數化的繪圖上.無論是常規設計還是應用CAD技術,目前的閘門設計鉸式鋼閘門俗稱鋼壩,由于其在景觀、能力和運行上的優勢,近年來逐漸在城市用水及景觀工程中推廣和運用[1]。2010年以來,湖北境內鄖西縣天河、五里河,竹山縣堵河以及宜昌運河等水體景觀工程中,先后采用了該低類水頭擋水建筑物。本文結合這些已建工程中的實際情況,對設計施工中的技術問題及其解決進行論述和總結。1工程布置形式鋼壩主體工程由上游鋪蓋段、鋼壩及設備啟閉室段、下游護砌段組成。以鄖西天河鋼壩為例,平面布置圖如圖1所示。鋼閘門是由門葉、固定門葉的底橫軸、底鉸支座、軸承、底止水、側止水、液壓啟閉設備及液壓鎖定裝置等組成,液壓設備布置在設備啟閉室內,通過底軸轉動來驅動門體的開啟和關閉[1],其結構示意圖如圖2所示。2設計中的技術要點鋼壩的結構設計與翻板壩、橡膠壩較為類似,水力學與結構計算均可參照翻板壩、橡膠壩或水閘進行設計,不同之處在于4點。1鋼閘門的高度、跨度和底橫軸的直徑等關鍵尺寸的確定;2啟閉設備的布置形式1概述底軸驅動回轉啟閉式鋼閘門不同于其它常規鋼閘門上下或左右啟閉的,因而無需在河道內或兩側河岸上設置架立或開敞式建筑物,只需在兩側河岸邊設置埋置式工作井,閘門及底軸全部置于河道內。不擋水時,閘門回轉平放于河底,既不妨礙通航或行洪,河道內及岸上也看不到閘門及建筑物;需要擋水時,閘門可回轉啟閉于任意高程,以控制和調節不同的水位;超過控制水位,門頂可溢流,形工瀑布景觀。因此,該種門型具有:對景觀視野無遮擋,對生態影響小,能與自然融為一體,不礙航不阻流,能雙向擋水,可任意調節水位并可形工瀑布等特點,是近年來興起并逐漸受到水利、市政,尤其是城市水生態治理工程青睞的一種新型鋼閘門。2基本構成及功用底軸驅動回轉啟閉式鋼閘門由底軸、門葉、拐臂、啟閉、止水及附屬沖淤、犧牲陽極和陰極保護等幾大部分組成,參見圖1。(1)底軸是其中重要的部分,也是主要的受力部件。底軸包含底軸管、軸承、軸承座、穿墻套管鋼閘門可靠度研究的意義在工程結構設計中采用以可靠度理論為基礎的概率極限狀態設計法,是當前工程結構領域的一個共同發展趨向。1998年,化組織正式發布了(ISO/DIS 2394),它是指導工程結構設計按概率極限狀態設計法進行修編的基本文件。我國也頒布了相應的《工程結構可靠度設計統一》(GB 50153 92),在水工結構設計中,我國先后頒布了《水利水電工程結構可靠度設計統一》(GB50199 94)、《水工建筑物荷載設計規范》(DL5077 97)等。這些和規范的共同特點是采用了基于可靠度理論的設計,以分項系數設計表達式進行設計。在國外,美國工程師兵團頒布了基于可靠度理論的鋼閘門設計規范[1,2]。在歐洲,德國于1998年頒布了基于極丹東市水利勘測設計研究院,遼寧丹東118001)1工程概況TJ水庫位于東北某寒冷地區,是以灌溉為主,兼顧防洪、發電、供水、養殖等綜合利用的大(2)型水庫,1964年竣工,2003年除險加固完成。該水庫樞紐包括主壩、副壩、溢洪道、輸水隧洞(發電、灌溉、供水)及電站,工程等別為Ⅱ等,主要建筑物級別為2級,次要建筑物級別為3級。水庫設計洪水為200年一遇,設計洪水位92.23 m;校核洪水為2000年一遇,校核洪水位93.59 m,正常蓄水位89.10 m,防洪水位86.60 m,死水位75.10 m。2隧洞布置隧洞位于大壩右壩肩山體,建庫時為施工導流隧洞,現為灌溉、發電、供用途的隧洞。1)主洞。進口底高程71.00 m,進口斷面尺寸2孔,單孔寬1.60 m,高2.50 m,后接攔污柵、閘門槽(過水面積8.00 m2);突然擴大段(因城市供水需求,一直未中斷供水進行處理,突變為16.25 m2)概述弧形閘門結構主要是由擋水的弧形面板、梁系、支臂及支鉸組成,通過兩個支鉸與支承大梁連接,閘門啟閉時,門體活動部分繞支鉸軸平穩、靈活,并通過支臂、支鉸,將閘門所承受的水壓力傳給支承大梁。在高壓弧形閘門的安裝工作中,支鉸起著安裝定位的作用,弧門門體、埋件、支臂的安裝都以支鉸軸心為中心點的位置來確定。弧門支鉸的安裝狀況對弧門的整體組裝及組裝后的運行起著至關重要的作用,支鉸的安裝是弧形閘門的安裝工作中基本而重要的工序之一。1.1 某高壓弧形閘門安裝概況某洞10m×10m～60m高壓弧形閘門是我國目前較大的閘門,它設置在洞進口放水塔內。該弧形閘門的孔口尺寸為10m×10m,設計水頭60m,閘門承受水壓力6500t,弧門半徑20m,門體重量310t,雙吊點動水啟閉,由2×300t搖擺液壓啟閉機操作。1.2 支鉸支鉸由活動鉸座、固定鉸座和鉸軸等組成,鉸座孔內裝有軸套,鉸軸由限位板用螺栓緊固在固定鉸座上,以防閘門轉動時鉸軸隨之
