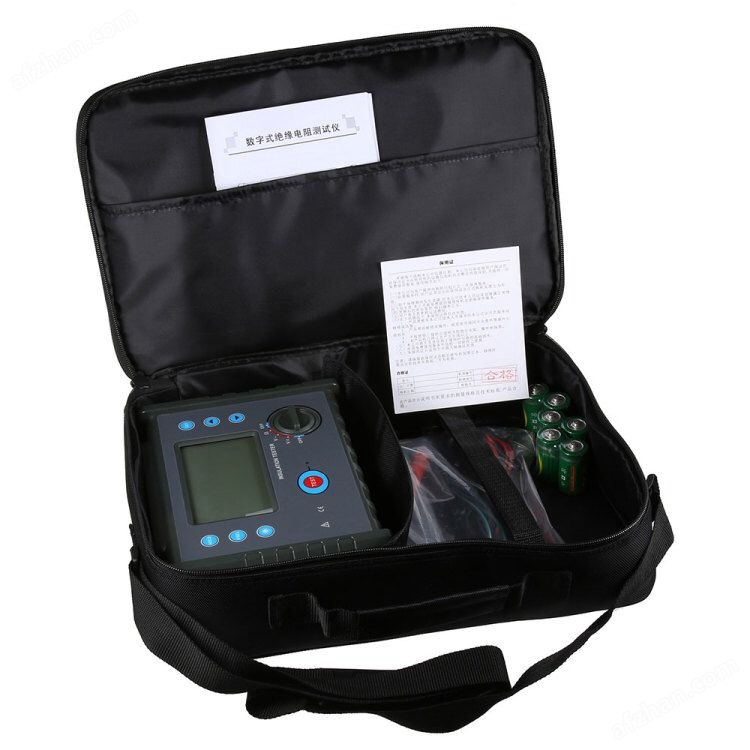

數字式絕緣電阻檢測儀

特點：

1、儀器具有自動校準功能，在待機界面長按 停止 鍵，按信息提示操作即可校準完畢。當測試精度不夠準確時可使用該項。【必須按提示操作】

2、絕緣電阻測試儀采用8位單片機控制，全中文操作界面，可自動完成吸收比(DAR)、極化指數(PI)的測量；具有耐壓測試、快速測試等功能選項。

3、輸出功率大，短路電流大于3mA，即負載的充電電流為3mA。

4、采用新型電路設計，引入數字濾波技術適用于復雜高壓現場測量。

5、電磁兼容設計，抗沖擊能力強、安規塑殼、攜帶方便。

6、內置大容量 2600mAh可充電鋰電池組。智能化充電電路，電池使用壽命長。

7、具有短路、過載、放電等故障保護功能，并以聲響和文字信息提醒用戶。

操作步驟：

1、測量前必須將被測設備電源切斷，并對地短路放電。決不能讓設備帶電進行測量，以保證人身和設備的安全。對可能感應出高壓電的設備，必須消除這種可能性后，才能進行測量。

2、被測物表面要清潔.減少接觸電阻，確保測量結果的正確性。

3、測量前應將兆歐表進行一次開路和短路試驗，檢查兆歐表是否良好。即在兆歐表未接上被測物之前.搖動手柄使發電機達到額定轉速(120r/min)，觀察指針是否指在標尺的"∞"位置。將接線柱"線(L)和地(E)"短接，緩慢搖動手柄，觀察指針是否指在標尺的"0"位。如指針不能指到該指的位置，表明兆歐表有故障.應檢修后再用。

4、兆歐表使用時應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。

5、必須正確接線。兆歐表上一般有三個接線柱，其中L接在被測物和大地絕緣的導體部分，E接被測物的外殼或大地。G接在被測物的屏蔽上或不需要測量的部分。測量絕緣電阻時，一般只用"L"和"E"端.但在測量電纜對地的絕緣電阻或被測設備的漏電流較嚴重時，就要使用"G"端，并將"G"端接屏蔽層或外殼。線路接好后，可按順時針方向轉動搖把.搖動的速度應由慢而快，當轉速達到每分鐘120轉左右時(ZC-25型)，保持勻速轉動，1分鐘后讀數.并且要邊搖邊讀數.不能停下來讀數。

數字式絕緣電阻檢測儀

使用方法

1.測量前必須將被測設備電源切斷，并對地短路放電。決不能讓設備帶電進行測量，以保證人身和設備的安全。對可能感應出高壓電的設備，必須消除這種可能性后，才能進行測量。

2.被測物表面要清潔．減少接觸電阻，確保測量結果的正確性。

3.測量前應將兆歐表進行一次開路和短路試驗，檢查兆歐表是否良好。即在兆歐表未接上被測物之前．搖動手柄使發電機達到額定轉速(120r/min)，觀察指針是否指在標尺的“∞"位置。將接線柱“線(L)和地(E)"短接，緩慢搖動手柄，觀察指針是否指在標尺的“0"位。如指針不能指到該指的位置，表明兆歐表有故障．應檢修后再用。

4.使用時應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。

5.必須正確接線。兆歐表上一般有三個接線柱，其中L接在被測物和大地絕緣的導體部分，E接被測物的外殼或大地。G接在被測物的屏蔽上或不需要測量的部分。測量絕緣電阻時，一般只用“L"和“E"端．但在測量電纜對地的絕緣電阻或被測設備的漏電流較嚴重時，就要使用“G"端，并將“G"端接屏蔽層或外殼。線路接好后，可按順時針方向轉動搖把．搖動的速度應由慢而快，當轉速達到每分鐘120轉左右時(ZC-25型)，保持勻速轉動，1分鐘后讀數．并且要邊搖邊讀數．不能停下來讀數。

6.搖測時置于水平位置，搖把轉動時其端鈕間不許短路。搖動手柄應由慢漸快，若發現指針指零說明被測絕緣物可能發生了短路，這時就不能繼續搖動手柄．以防表內線圈發熱損壞。
