1. 產品介紹

1.1產品概述

該產品為壁掛高防護等級外殼，防護等級IP65，防雨雪且透氣性好。電路采用美國進口工業級微處理器芯片、進口高精度溫度傳感器，確保產品優異的可靠性、高精度和互換性。本產品采用顆粒燒結探頭護套，探頭與殼體直接相連外觀美觀大方。輸出信號類型分為RS485，*遠可通信2000米，標準的modbus協議，支持二次開發。

1.2功能特點

采用瑞士進口的測量單元，測量準確。采用專有的485電路，通信穩定。10~30V寬電壓范圍供電，規格齊全，安裝方便。

1.3主要技術參數

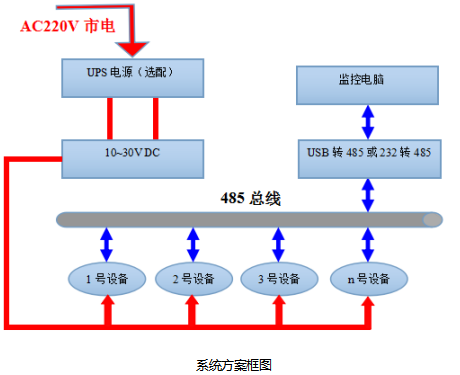

1.4系統框架

1.5產品選型

RS-					公司代號
	WS-				溫濕度變送、傳感器
		N01-			485通訊（Modbus-RTU協議）
			2-		壁掛王字殼
				1-	內置銅頭
				2-	內置PE頭
				3-	內置西門子頭
				4-	內置精裝探頭
				5-	外延精裝探頭
				6-	外延防水探頭
				7-	外延高靈敏度探頭
				8-	外延普通探頭
				9-	外延金屬防水探頭
				A-	外延四分管螺紋探頭
				B-	外延寬溫探頭

2．設備安裝說明

2.1設備安裝前檢查

設備清單：
■ 溫濕度變送器設備1臺
■ 合格證、保修卡、校準報告等
■ 膨脹塞2個、自攻螺絲2個
■USB轉485（選配）
■485終端電阻(多臺設備贈送)

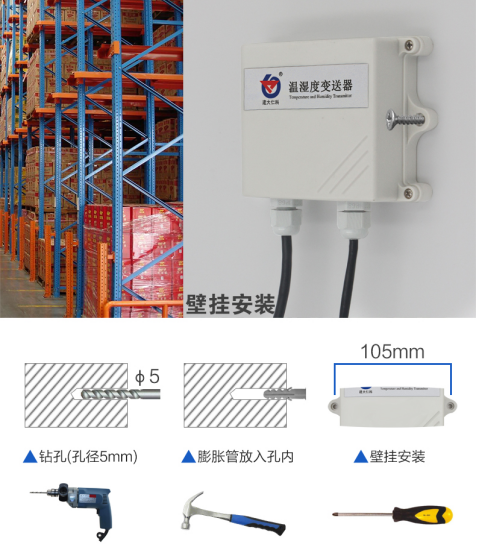

2.2 安裝方式


特別說明：
1）485線場布線時有一定的規范要求，詳情請見資料包《485設備現場接線手冊》。
2）設備接入485總線時，確保多臺設備地址不會重復。

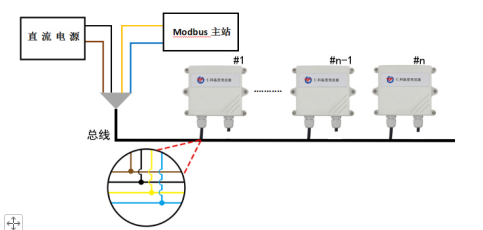

2.3接線說明
電源及485信號
寬電壓電源輸入10~30V均可。485信號線接線時注意AB兩條線不能接反，總線上多臺設備間地址不能沖突。

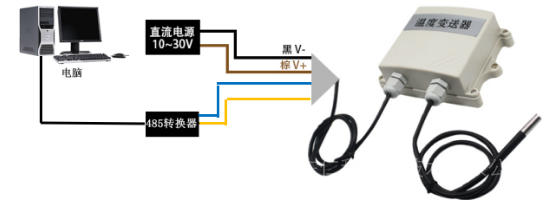

2.4 具體接線

3. 配置軟件安裝及使用

3.1 軟件選擇

打開資料包，選擇“調試軟件”---“485參數配置軟件”，找到

打開即可。
注意：在使用該配置軟件更改地址和波特率的時候只能接一臺設備。

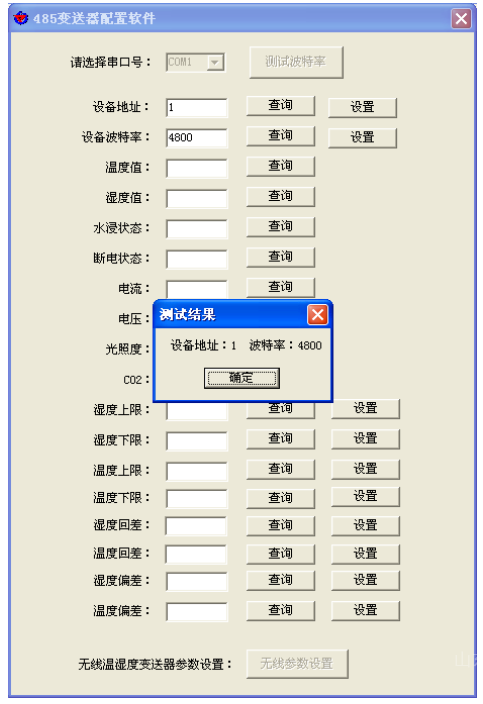

3.2 參數設置

①、選擇正確的COM口（“我的電腦—屬性—設備管理器—端口”里面查看COM端口），下圖列舉出幾種不同的485轉換器的驅動名稱。



②、單獨只接一臺設備并上電，點擊軟件的測試波特率，軟件會測試出當前設備的波特率以及地址，默認波特率為4800bit/s,默認地址為0x01。
③、根據使用需要修改地址以及波特率，同時可查詢設備的當前功能狀態。
④、如果測試不成功，請重新檢查設備接線及485驅動安裝情況。

4. 通信協議

4.1 通訊基本參數

4.2 數據幀格式定義

采用Modbus-RTU 通訊規約，格式如下：
初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址（出廠默認0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼0x03（讀取寄存器數據）。
數據區：數據區是具體通訊數據，注意16bits數據高字節在前！
CRC碼：二字節的校驗碼。
主機問詢幀結構：

從機應答幀結構：

4.3 寄存器地址

4.4 通訊協議示例以及解釋

舉例：讀取設備地址0x01的溫濕度值
問詢幀（16進制）：

應答幀（16進制）：（例如讀到溫度為-10.1℃，濕度為65.8%RH）

溫度計算：
當溫度低于 0 ℃ 時溫度數據以補碼的形式上傳。
溫度：FF9B H(十六進制)= -101 => 溫度 = -10.1℃
濕度計算：
濕度：292 H (十六進制)= 658 => 濕度 = 65.8%RH

5. 常見問題及解決辦法

設備無法連接到PLC或電腦
可能的原因：
1)電腦有多個COM口，選擇的口不正確
2)設備地址錯誤，或者存在地址重復的設備（出廠默認全部為1）.
3)波特率，校驗方式，數據位，停止位錯誤.
4)485總線有斷開，或者A、B線接反
5)設備數量過多或布線太長，應就近供電，加485增強器，同時增加120Ω終端電阻。
6)USB轉485驅動未安裝或者損壞
7)設備損壞。
