產品特點：TQ-H3柱式稱重傳感器量程范圍廣，抗過載能力強。

產品用途：TQ-H3柱式稱重傳感器廣泛應用于醫藥化工、煤炭冶金、電子汽車衡、軌道衡、倉儲秤、料罐等大噸位的測量。

量程：100kN(10t)、200kN(20t)、300kN(30t)、500kN(50t)、1000kN(100t)、2000kN(200t)

詳細介紹

產品特點：TQ-H3柱式稱重傳感器量程范圍廣，抗過載能力強。

產品用途：TQ-H3柱式稱重傳感器廣泛應用于醫藥化工、煤炭冶金、電子汽車衡、軌道衡、倉儲秤、料罐等大噸位的測量。

量程：100kN(10t)、200kN(20t)、300kN(30t)、500kN(50t)、1000kN(100t)、2000kN(200t)

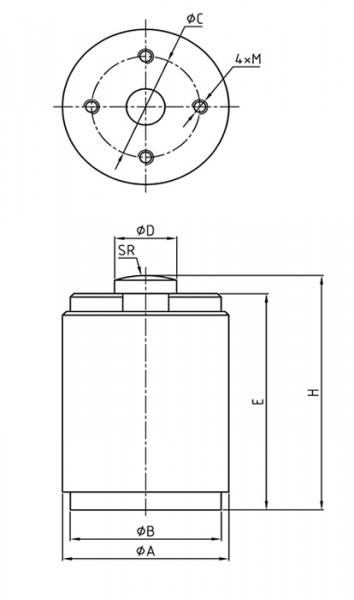

技術參數及外形尺寸：

序號	產品技術參數
1	額定載荷	10-200t
2	綜合精度	0.05%F.S
3	靈敏度	2.0mV/V
4	零點輸出	≤0.1%F.S
5	輸入阻抗	380±10Ω
6	輸出阻抗	351±3Ω
7	絕緣阻抗	≥5000MΩ
8	補償溫度范圍	-10~40℃
9	適用溫度范圍	-30~70℃
10	安全過載	150％F.S
11	極限過載	300%F.S
12	材質	合金鋼
13	激勵電壓	10V(DC)
14	密封等級	IP67/IP68
15	電纜	5m
16	接線方式	紅……E+（輸入正）黑……E-（輸入負）綠……S+（輸出正）白……S-（輸出負）

型號	量程（kN）	量程(t)	A	B	C	H	E	M	SR	D
TQ-H3	100	10	86	78	56	130	120	M8	85	32
	200-300	20-30	86	78	56	140	129	M10	200	40
	500	50	100	92	68	150	133	M12	350	80
	1000	100	107	98	68	170	156	M16	500	80
	2000	200	158	148	100	220	201	M16	1000	120
