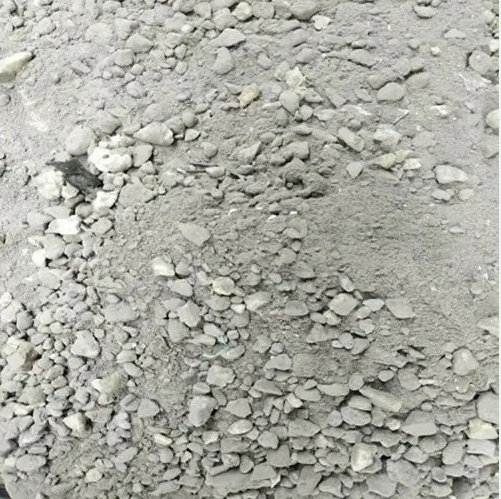

輕集料混凝土大量應用于工業與民用建筑及其他工程，可收到減輕結構自重；提高結構的抗震性能；節約材料用量；提高構件運輸和吊裝效率；減少地基荷載及改善建筑功能（*溫隔熱和耐火等）等效益。因此，在20世紀60～70年代，輕集料混凝土的生產和應用技術發展較快，主要向輕質、高強的方向發展。中國從50年代開始研制輕集料及輕集料混凝土，主要用于工業與民用建筑的地下室回填、樓頂*溫、屋面找坡、地暖回填。

1、燃燒性能A2級：耐火度達到了1000℃以上，高溫下不燃燒。
2、*效*溫：導熱系數更低可達到0.043W/m.k，*溫層無接縫。滿足節能75%要求。
3、強度高：抗壓強度大于0.69Mpa,更高可達20Mpa。
4、吸水率低：≤6%
5、壽命長：與建筑物同壽命。
6、隔聲效果好：7cm厚輕集料混凝土可有效降噪23dB，達到特級隔聲。
7、抗震性能好：彈性模量僅為普通混凝土的1%。
8、輕質：密度等級215～365kg/m3，只相當于混凝土重量的8～10分之一。

1、工藝流程基層處理→找標高彈水平控制線→攪拌→鋪設、振搗輕集料混凝土→養護
2、操作工藝
(1)清理基層：澆注輕集料混凝土墊層前，應清除基層的塵土和雜物；并灑水濕潤
(2)找標高、彈線：根據墻上水平標高控制線，向下量出墊層標高，在墻上彈出控制標高線。
3)輕集料混凝土攪拌機開機前應進行試運行，并對其安全性能進行檢查，確*其運行正常；
4)輕集料混凝土攪拌時應先加輕集料混凝土（加水量應控制在1/0.3-0.35的配比范圍），其攪拌時間不得少于1.5min。
5)輕集料混凝土的運輸：在運輸中，應*持其勻質性，做到不分層、不離析、不漏漿。運到澆筑地點時，坍落度一般控制在180±20mm(4)鋪設輕集料混凝土
6)鋪設輕集料混凝土應從一端開始，由內向外鋪設。混凝土應連續澆筑，間歇時間不得超過2h。如間歇時間過長，應分塊澆筑，接槎處加方木堵齊按施工縫處理，接縫處混凝土應搗實壓平，不顯接頭槎。
7)大面積墊層應分區段澆筑。
8)振搗混凝土：用鐵鍬攤鋪混凝土，用水平控制樁和找平灰餅控制標高，標高從50線下去53cm為成品面標高，虛鋪厚度略高于找平墩，然后用平板振動器振搗密實，然后用木抹子搓平。
