產品簡介

一、產品簡介：TMC-200B型微機控制電子**試驗機是專門針對建筑建材研究分析、使用廠家而設計

詳細介紹

一、產品簡介：

TMC-200B型微機控制電子**試驗機是專門針對建筑建材研究分析、使用廠家而設計。試驗機主機與輔具的設計借鑒了國內外的*技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過思達控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的壓縮性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造等行業的彈簧材料檢驗分析，是彈簧質檢部門的理想測試設備。

該機采用調速精度高、性能穩定的伺服調速系統及伺服電機作為驅動系統，思達控制器作為控制系統核心，以WINDOWS為操作界面的控制與數據處理軟件，實現試驗力、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。良好的人性化設計使試驗操作更為簡便。綜合以上各項技術，該機可以近乎的實現試驗力、變形及位移等參數的閉環控制，可實現恒應力、恒速度、恒位移等控制模式，并且各種控制模式之間可以平滑切換。

圖片9.png 圖片10.png

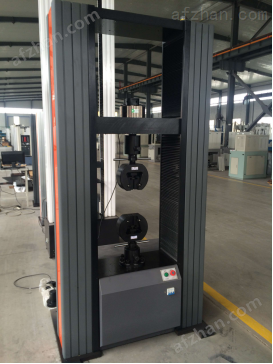

車間實地拍攝

二、主要技術指標：

1. *大試驗力： 200kN

2. 試驗力測量范圍： 0.4%--99%

3. 試驗力示值精度：示值±0.5%

5. 橫梁位移測量精度：分辨率高于0.025mm

6. 變形測量精度： ±1%（在0.2—10mm范圍內）

7. 試驗速度范圍： 0.01—300mm/min,無級調速

8. 速度控制精度： ±1%

9. 恒力、恒變形、恒位移控制范圍: 0.2%-99%FS

10．恒力、恒變形、恒位移控制精度:

設定值<10%FS時,設定值的±1.0%以內

設定值≥10%FS時,設定值的±0.1%以內

11. 變形速率控制精度: 速率<2%FS時為±2.0%設定值內,速率≥2%FS時為±0.5%設定值內

12. 試驗空間: A：拉伸空間：600mm B：壓縮空間:600mm

13. 工作環境：室溫—35℃,相對濕度不超過80%

14 主機尺寸：約1100×750×2400mm

15. 重量：約1500 k

三、主要功能及特點：

主機：

1.1該機采用門式雙空間結構

1.2調速系統采用交流伺服電機，性能穩定可靠，具有過流、過壓、

過載等保護裝置。

1.3傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。精密進口滾珠絲杠.

2、控制系統、操作軟件及數據處理系統

2.1計算機控制系統，具有集成度高、性能穩定、調整方便等優點?？梢詫嶒灁?shù)據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間、變形的原始數據及由此派生的曲線。

2.2保護功能:該機具有軟件和機械兩種限位保護方式,超過*大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能。

2.3對于負荷、變形通道可實現自動標示，直觀方便。還可實現分段標定，這樣充分解決了各個傳感器線性度不好的問題。

2.4批量試驗可實現曲線的分層次顯示，曲線自動跟隨。

2.5該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼。

2.6監測試驗過程：對試驗過程中的試驗力、變形、位移、曲線等多種參數可實現實時顯示。

2.7軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能。

2.8結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析。

2.9可根據用戶需要選擇負荷～變形、負荷～時間、負荷～位移、位移～時間、變形～時間等曲線來進行試驗及數據顯示、存儲、分析及打印。

2.10曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量。

2.11力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗。

2.12數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。

四、系統基本配置
