1. 產品介紹

RS-*-DY-ANG-LOR遠距離版模擬量無線電轉換器是一種模擬量信號與無線電相互轉換的設備；旨在將現場4~20mA、0~10V、0~5V等模擬量信號轉換為無線電信號，無線電信號經遠距離信號傳輸后，再轉換為模擬量信號接入到現場的變頻器或其他的控制設備，從而達到代替線纜進行模擬量信號遠距離傳輸的目的。
設備可廣泛應用于現場需要模擬量信號遠距離傳輸的場合，無線傳輸采用Lora方式，通信距離遠可達8000米，遠超過模擬量信號的傳輸距離并節省了大量的線纜，將設備采集端和控制端的電源隔離，提升安全保障。

1.1 功能特點

1. 本設備成對使用，1臺做發射器，1臺做接收器。
2. 1對設備可傳輸兩路模擬量信號，信號類型4-20mA、0-10V、0-5V可選。
3. 發射器和接收器通過Lora無線傳輸，無線傳輸穿透性好，設備之間通信距離視距可達8000米，可穿透3~4層樓。
4. 無線傳輸擁有32個獨立信道，現場多可同時運行32對轉換器，可同時傳輸64路模擬量信號。
5. 發射器將模擬量信號通過無線電傳輸的同時還能就地將信號再轉為模擬量輸出。

1. 設備采用10~30V寬壓供電，適用于現場常用工業電壓。
2. 設備采用防水外殼，可用于室外雨雪環境。

1.2 產品選型

1.3 主要技術指標

2.設備安裝尺寸


殼體外觀尺寸：


設備清單：
■ 接收器或者發射器
■ 433M吸盤天線（安裝好）1條
■ 合格證、保修卡、接線說明等

3.設備使用場景

3.1作為模擬量延長線使用

3.2同一區域多發射器多接收器使用

4.設備使用說明

4.1 設備硬件說明

4.2硬件接線說明

4.2.1作為發射器

1. 外接4-20mA兩線制儀表。發射器采集現場多兩路儀表的4~20mA信號，通過無線電信號遠傳至接收器，同時再次將此兩路4~20mA信號，進行就地輸出，接現場原有的控制器或就地數顯表頭。

1. 外接4~20mA三線制儀表。發射器采集現場多兩路儀表的4~20mA信號，通過無線電信號遠傳至接收器，同時再次將此兩路4~20mA信號，進行就地輸出，接現場原有的控制器或就地數顯表頭。

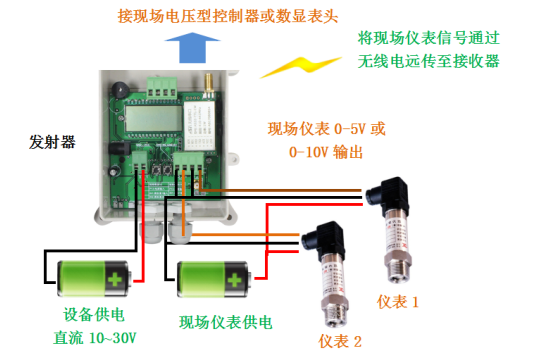

1. 外接電壓型儀表。發射器接現場兩路電壓型輸出（0-5V、0-10V）的儀表，由于電壓型信號現場抗干擾較差，現場模擬量信號傳輸線纜要小于10米。

4.2.1作為接收器

接收器可接收遠端發射器發送來的兩路模擬量信號的數值，并將此數值轉換為對應的模擬量信號（4-20mA、0-10V、0-5V）并輸出，接收器端可接入數顯表頭、控制器、變頻器等。
