建大仁科GPRS數據采集器模擬量轉無線RS-I20-GPRS
建大仁科GPRS數據采集器模擬量轉無線RS-I20-GPRS
1.產品介紹

1.1 產品概述

 RS-*-GPRS是我司研發生產的一款適用于野外設備監測和控制并通過GPRS無線傳輸的終端設備，具備4路模擬量信號采集，4路開關量信號（或有源信號）采集，控制2路獨立開關的功能(選配)，只需要一張帶數據流量的SIM即可遠程對設備進行監測與控制。該產品*防水，可長期應用于野外雨雪環境。
 該產品的參數設置與查詢可通過短信完成，操作方便。數據可直接上傳至我司一直免費的環境監控云平臺，在云平臺上自定義儀表的名稱、單位、轉換函數，由此云平臺可接入現場任何類型的4-20mA輸入的儀表。我司還有免費的APP供客戶使用。對于自建服務器的客戶，我司提供免費的環境監控平臺（RS-RJ-K）,軟件同樣支持自定義數據名稱、單位、轉換函數。設備支持超限短信報警、振鈴語音報警（可脫機實現），實現數據的實時監控。

1.2 功能特點

● 帶有4路模擬量信號采集，4~20mA（兩線制、三線制均可）、0~5V、0~10V型信號，出廠可選
● 帶有4路開關量采集，可采集干接點或有源信號，支持閉合報警及斷開報警
    ● IP65防護等級，可長時間在野外雨雪環境中使用
● 參數全部短信設置，短信查詢
● 可實現脫機短信報警，語音振鈴報警（*多可設置5個目標號碼）
● 數據實時上傳免費云平臺及手機APP，實現數據實時監控
● 數據流量低，每月小于30M,支持中國移動或中國聯通2G/3G/4GSIm
  ● 支持開關量信號短信報警內容自定義，報警恢復內容自定義。
● 內置天線或外置吸盤天線可選（默認內置）
● 設備支持二次開發，詳情請咨詢我司技術人員

1.3 主要技術指標

● 供電：220V AC或10~30V DC供電
● 模擬量采集分辨率：12bits（4096分辨率）
● 4~20mA信號輸入，輸入阻抗≤200歐；0~5V、0~10Vxin號輸入，輸入阻抗≥10K歐
● 開關量輸入：干接點或有源信號（3-30V，輸入電阻≥10K）
● 信號輸出：GPRS無線信號傳輸（默認）、4G信號輸出、GSM短信輸出
● 靜態功耗：0.4W，瞬時*大功耗：1.2W
● 繼電器帶載能力：3A 250V AC或3A 30V DC
● 工作溫度：-40℃~60℃
● 工作濕度：5%~95%

2. 產品選型

3. 現場應用拓撲圖


4. 設備硬件說明

4.1 設備安裝前檢查

設備清單：
● GPRS數據采集器設備1臺
● 產品合格證、保修卡、接線說明等
安裝尺寸：



4.2 接口說明

4.2.1 整機硬件說明


4.2.2 數據采集口說明


4.3 接線示意圖

4.3.1 兩線制傳感器接線示意圖


4.3.2三線制傳感器接線示意圖

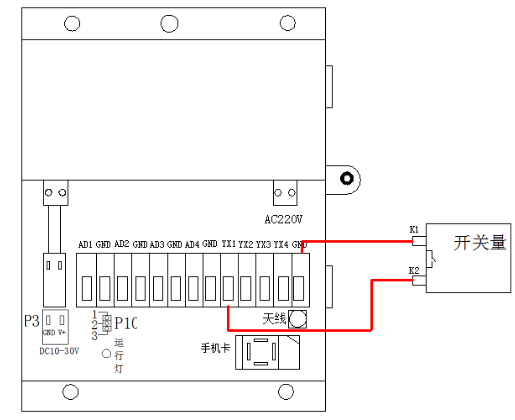

4.3.3 開關量輸入接線示意圖
