一、產品概述華瑞清能HRD系列動態電壓恢復器是帶有儲能裝置（系統）的補償裝置，其主要功能是有效防止暫態電能質量問題（電壓暫降、電壓驟升、供電短時中斷等）對負載的影響，適用保護整條生產線的正常工作
一、產品概述
華瑞清能HRD系列動態電壓恢復器是帶有儲能裝置（系統）的補償裝置，其主要功能是有效防止暫態電能質量問題（電壓暫降、電壓驟升、供電短時中斷等）對負載的影響，適用保護整條生產線的正常工作。
DVR裝置將電力電子技術與*的超級電容儲能技術相結合，當系統出現電壓暫降、驟升、短時中斷時，DVR裝置能夠利用超級電容中存儲的電能通過逆變及變壓器回路提供給負載使用，使得用戶的關鍵性負載在電網電壓異常時間內維持正常供電，保護負載正常運行。
二、工作原理
DVR裝置串聯在供電電源和受保護的負載之間，它會持續監測輸入側電源電壓，一旦發現供電電壓偏離額定電壓水平（±15%，可根據客戶實際需求設置保護閾值），DVR裝置會通過IGBT逆變器系統為負載提供正常的供電電壓，保證輸出側（即負載側）電壓穩定，確保受保護的負載不受電壓變化的影響。
2.1 電網電壓在限值內
電網為負載供電（在線模式）時，逆變器休眠，但保持與電網電壓同步，以便在電網擾動時立即動作。
2.2 發生電壓暫降
當電網出現擾動瞬間，雙反晶閘管快速關斷，從而負載與電網隔離，由逆變器向負載供電。
2.3 電網電壓恢復穩定
DVR雙反晶閘管導通，逆變電路關閉，負載將再次由電網供電，整流電路重新對儲能元件充電。
在設備切除，雙反晶閘管導通之前，設備將對市電相位實時跟蹤分析，修正設備逆變輸出的供電相位，確保雙反晶閘管導通，逆變電路關閉時供電頻率的偏差在國標允許的范圍內。
2.4 故障安全旁路工作
DVR故障或者維護的情況下，負載電流將自動轉移到故障安全旁路。即電流通過并聯于雙反接晶閘管的接觸器或者旁路開關，直接向負載供電。

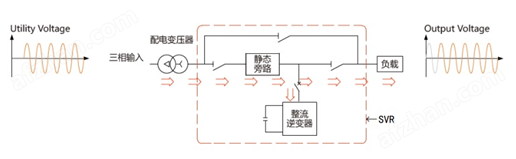

三、產品典型工作波形
四、技術特點
響應速度快：檢測電網電壓異常，整機響應時間<2ms完成切換，整個補償過程不影響敏感負荷的運行；
*的整流器性能，無諧波注入，采用第四代絕緣柵雙極型晶體管（IGBT）功率器件和多重保護技術保證設備的可靠，*的IGBT綠色整流技術，無諧波注入污染，提高電能利用率。
*的并聯擴容功能，模塊化設計，并聯擴容功能在增加HRD系統容量的同時互為冗余備份，更進一步提高了電源的可靠性。低壓單臺容量可做到5M
配置圖形TFT真彩顯示器的多功能面板，多功能面板配有8寸圖形TFT顯示器。通過圖形顯示和界面友好的菜單操作系統，用戶容易瀏覽輸入、輸出、負載和運行參數。
無需外部冷卻設備，自耗不超過0.8%，無需冷卻強迫散熱系統。
工作范圍寬：有效補償99%電壓的暫降（即供電中斷的情況），支持130%之內電壓暫升；
工作效率高：＞99%
治理類型多：可有效治理單相電路、兩相電路、三相電路等各種電力故障引起的電壓暫態問題；
穩定性強：裝置采用主回路三冗余無縫切換、控制電源雙冗余等一系列可靠設計方案；
自動化程度高：裝置開機后程序自檢測，整個開機過程無需人為干預。裝置通過RS485接口與用戶后臺進行通訊，上傳裝置自身的狀態與電源系統的供電情況；
體積小、免維護：全系列采用超級電容器作為儲能元件，具有占地面積小、免維護等優點，設計壽命20年；
安裝接線簡單：只有電源進線和負荷出線兩個步驟。
五、產品型號說明
示例說明：HRD04-085-300C表示為華瑞清能DVR產品，額定電壓400V，保護容量85KVA，保護時間3秒，儲能方式為超級電容儲能。
六、典型技術參數
系統額定電壓 | 208V-750V |
補償工作電壓 | 電壓補償范圍0~130%額定電壓 |
補償容量 | 0~5000KVA |
補償時間 | 根據客戶要求配置 |
工作頻率范圍 | 48.5Hz~51.5Hz |
額定頻率 | 額定頻率50 Hz，頻率跟蹤誤差小于±0.05Hz。 |
裝置響應時間 | 快速響應時間<50μs，整機補償完成響應時間<2ms； |
對連續暫降的保護 | 可以 |
補償電壓不平衡度 | <3% |
電壓補償精度 | <1% |
整機效率 | >99% |
電壓總諧波畸變率 | <2.5% |
通訊 | Modbus/TCP，網口/485/GPRS |
顯示 | 8吋圖形TFT真彩顯示器 |
事件及記錄 | 具有歷史事件、運行狀態、報警記錄、參數設置、數據分析等功能 |
冷卻方式 | 強迫風冷 |
工作環境溫度 | －30℃～+50℃ |
保護 | 具備必要保護，且保護動作時不影響負載正常供電 |
工作濕度 | 0～95％無結露 |
海拔 | 0 ~3000m（＞2000m，每上升100m，降額1%） |
運行噪聲 | ≤60dB（在距離設備1米處測量） |
壽命 | 設計壽命20年 |
注：華瑞清能保留自行更改設計、優化技術參數和結構的權利，如產品尺寸、參數有變化，以資料為準。
七、安裝接線方式
DVR裝置可直接帶多臺負載使用，只要滿足負載總功率不超過所選配DVR的額定功率即可。
以下為DVR用戶現場典型配置接線圖。
八、典型敏感負荷產生影響
設備名稱 | 造成的影響 |
制冷電子控制器 | 當電壓低于80％時，控制器切除制冷電機，導致巨大損失。 |
芯片制造業 | 當電壓低于85％時，測試和加工設備的電子電路出現故障，導致設備停運。 |
PLC | 當電壓低于90％持續幾個周波，I/O設備誤動作，低于81％時PLC停止工作。 |
精密機械工具 | 當電壓低于90％持續2～3周波，機器人操作中斷。 |
直流電機 | 當電壓低于80％時，電機保護跳閘。 |
調速電機(VSD) | 當電壓低于70％，持續時間超過6個周波，VSD被切除；一些精細加工業的電動機，當電壓低于90％持續時間超過3個周波，電機跳閘。 |
交流接觸器 | 電壓低于50％甚至70％持續時間超過一個周波，接觸器將會自動脫扣。 |
計算機 | 電壓低于60％持續12個周波，計算機工作將停機。 |
供電品質問題對芯片制造、汽車、制藥、石化、醫院、電廠、食品加工、化纖、玻璃、數據中心、煙草等以連續作業為特征的行業具有重大影響，DVR對這些行業有著廣泛應用。
九、產品行業應用
